K1858_AKaros szorítók, hidraulikus, kettős hatású, A alak, menetes... |
vissza | |
|

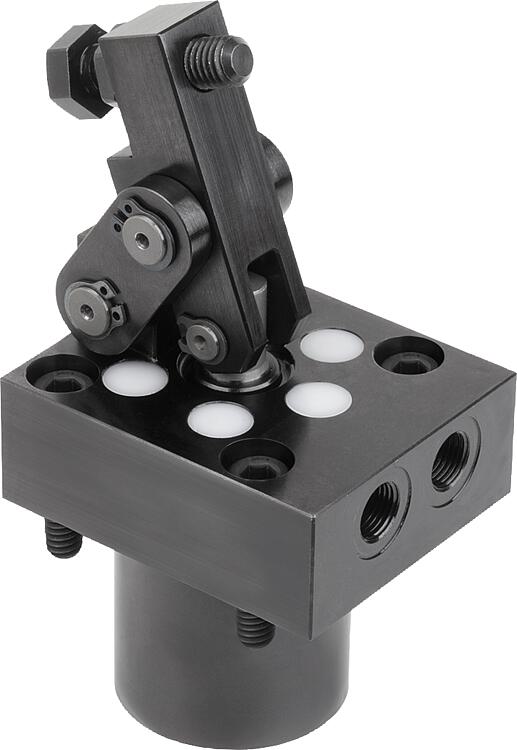

Termékleírás / Termékillusztrációk |
  |
LeírásTermékleírás:A karos szorítók optimálisan alkalmazhatók olyan esetekben, amikor a munkadarabot befogási helyzete alapján, nem beszorított állapotban, fentről kell kivenni. A karos szorító nyitásakor és zárásakor a rögzítőkar lineáris mozgása miatt a karos szorító különösen alkalmas olyan beszorítási helyzetekben, ahol nem lehetséges a szorítóelemek oldalirányú mozgása, pl. zavaró kontúrok miatt. Az erő a dugattyún keresztül jut a karos szorító rögzítőkarjába. A karos szorító kettős működésének következtében a nyitási és zárási idők pontosan meghatározottak.Anyag:Ház és dugattyú, acél.Kivitel:Ház, barnított. Dugattyú, edzett.További információk:A karos szorító rögzítőkarja vízszintes helyzetbe fejti ki az optimális rögzítőerőt. A tűrések a munkadaraboknál max. +/- 8,5° helyzeteltérés esetében kiegyenlítődnek. A karos szorító szorítóereje a rögzítőkar hosszától függ. Vegye figyelembe a biztonsági utasításokat.Működési mód:- Menetes csatlakozó. - O-gyűrűs peremes csatlakozás. Fúrt csatornák.Műszaki adatok:- Max. üzemi nyomás dugattyúátmérőkhöz 16 és 25: 350 bar. - Max. üzemi nyomás dugattyúátmérőhöz 40: 200 bar.Szerelés:Lásd beszerelési kontúr.Előnyök:- Integrált fémlehúzó. - Részben süllyeszthető ház. - Ütközésmentes hozzáférés a munkadarabhoz. - Vezetékmentes nyomásellátás. - Sokoldalú beszerelési lehetőségek.Egyedi igényre:Pozícióellenőrzéssel.Szállítási terjedelem- 1db. rögzítőkar karos szorítóhoz. - 4 db. hengeresfejű csavar DIN EN ISO 4762 szilárdsági osztály 8.8. - 4 db. műanyag burkolat - 2 db. O-gyűrűt 7x1,5 (az O-gyűrűs peremes csatlakozó működtetéséhez) tartalmaz.Rajzi hivatkozás: H1*= optimális szorítási hely; még -1,5mm rögzítőkar ütközőig 1) szerelési kontúr 2) oldás 3) szorítás 4) kerekített él 5) Csak a 16-os dugattyúátmérőnél zárja ezeket a furatokat zárócsavar   LetöltésItt találhatók az információk összegyűjtve, PDF formátumban: CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

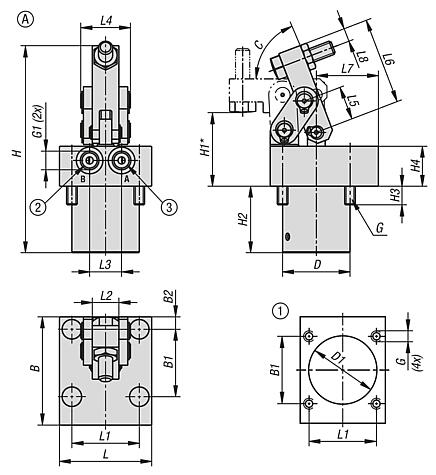

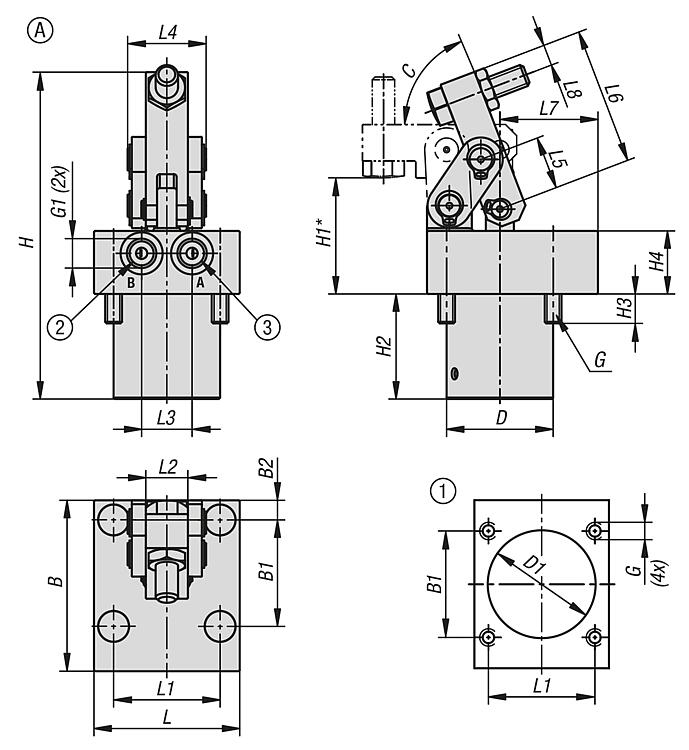

Rajzok |
 |
 |
Termékválasztás/szűrés |
| Rendelési szám | Alak | Dugattyú- átmérő | Csatlakoztatási mód | B | B1 | B2 | C (fok) | D | D1 | G | G1 | H | H1 | H2 | H3 | H4 | CAD | Tartoz. | Ár | Rendelés |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1858.161104 | A | 16 | menetes csatlakozó | 61 | 38 | 7 | 69 | 38 | 38,5 | M6x12 | G1/8 | 117 | 41,5 | 37,5 | 10,5 | 22,5 |  | 339,00 € | ||
| K1858.251104 | A | 25 | menetes csatlakozó | 80 | 56 | 8 | 65 | 50 | 50,5 | M8x22 | G1/4 | 156 | 50 | 54 | 19 | 22 | | 454,00 € | ||
| K1858.401104 | A | 40 | menetes csatlakozó | 85 | 62 | 13,5 | 65 | 70 | 70,5 | M10x22 | G1/4 | 191 | 65 | 67,7 | 20 | 25 | | 491,00 € |

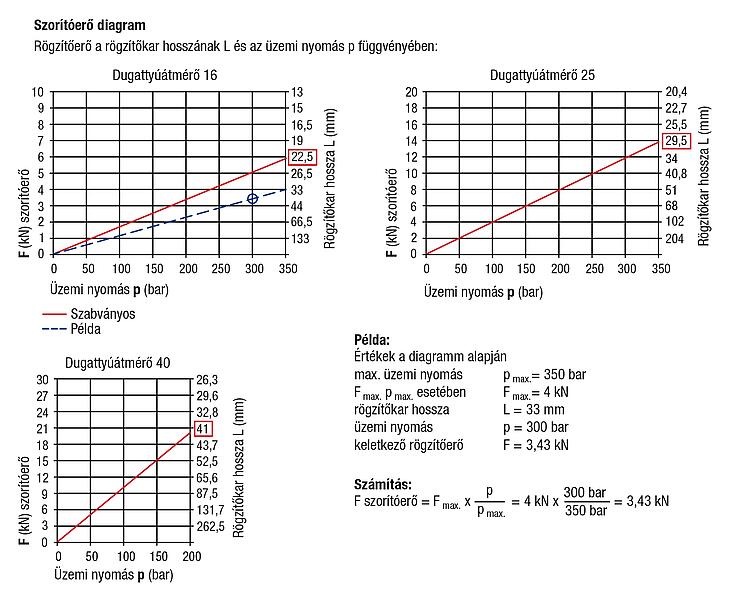

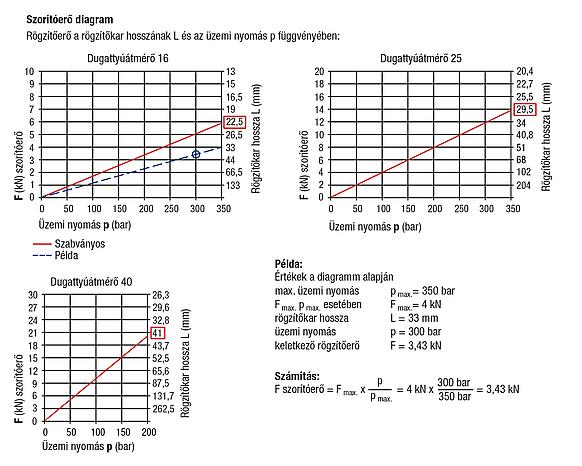

| Rendelési szám | Alak | Dugattyú- átmérő | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | Szorítóerő 100 bar estén (kN) | Szorítóerő 200 bar estén (kN) | Szorítóerő 350 bar estén (kN) | CAD | Tartoz. | Ár | Rendelés |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1858.161104 | A | 16 | 52 | 38 | 15 | 18 | 28 | 19 | 49 | 35 | 7,5 | 1,5 | - | 5,2 | | 339,00 € | ||
| K1858.251104 | A | 25 | 72 | 56 | 24 | 25 | 44 | 24 | 63,5 | 44 | 10 | 3,9 | - | 13,8 | | 454,00 € | ||
| K1858.401104 | A | 40 | 100 | 78 | 36 | 32 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | 491,00 € |
