K0935Pozicionáló hengerek |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|

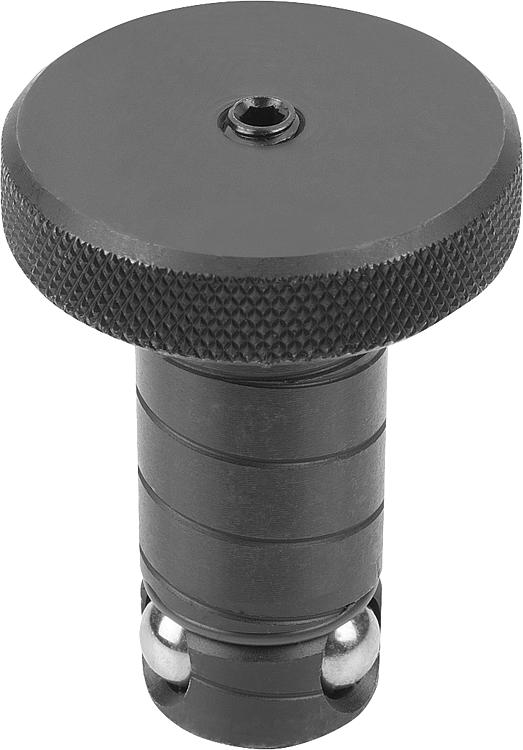

LeírásAnyag:Pozicionáló henger, nemesíthető acél.
Golyók, gördülőcsapágy-acél.Kivitel:Pozicionáló henger, nemesített, barnított.
Golyók, edzett, fémtiszta.További információk:A mozgatócsavar (D2) meghúzásával a középső golyó lefelé nyomódik és így kifelé nyomja a három rögzítőgolyót amelyek a felfogó perselyben rögzülnek.
Ezzel a könnyen kezelhető rendszerrel tizenkétszer rövidebb átszerelési idők érhetők el, mint a hagyományos módszerekkel. LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám

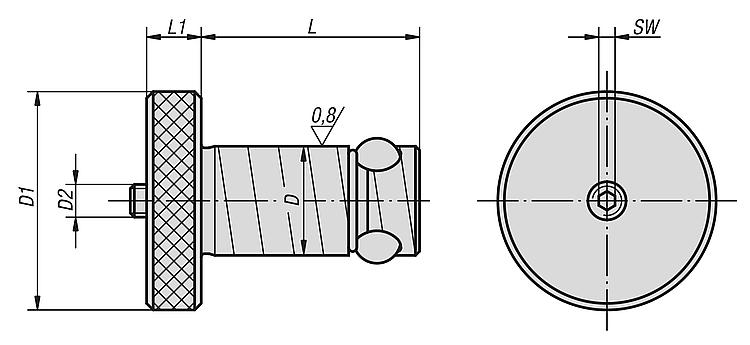

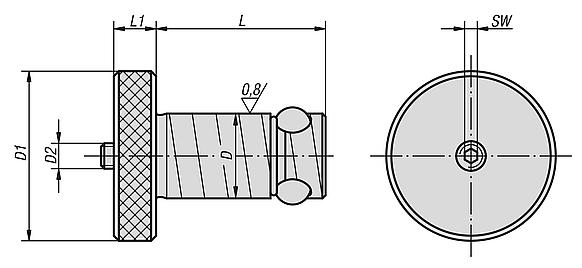

| Felfogólap-
vastagság ±0,05 | D | D1 | D2 | L | L1 | SW | Rögzítőerő
F kN | Meghúzási
nyomaték

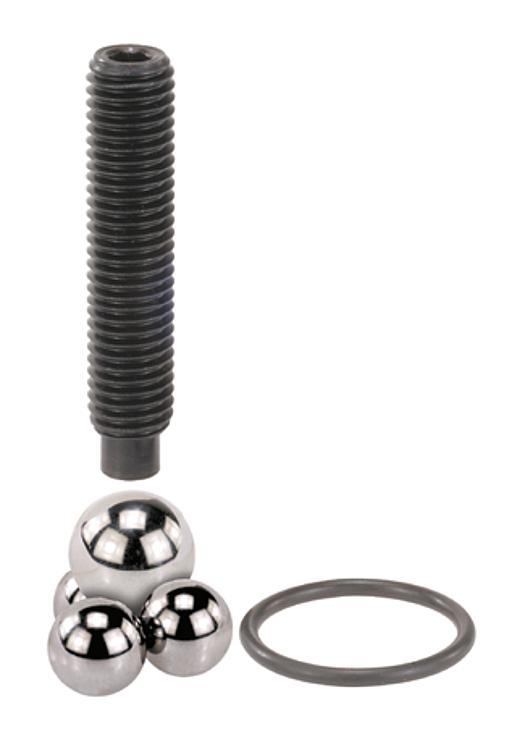

max. Nm | Javítókészlet
Rendelési száma | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0935.13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1 | K0935.913013 |  | | 88,28 € | | | K0935.13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1 | K0935.913020 | | | 92,87 € | | | K0935.16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 3 | K0935.916020 | | | 88,28 € | | | K0935.16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 3 | K0935.916025 | | | 90,26 € | | | K0935.20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 4 | K0935.920020 | | | 88,28 € | | | K0935.20025 | 25 | 20 | 40 | M6 | 44,5 | 10 | 3 | 13,3 | 4 | K0935.920025 | | | 92,87 € | | | K0935.25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 9 | K0935.925020 | | | 94,32 € | | | K0935.25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 9 | K0935.925025 | | | 96,60 € | | | K0935.30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 15 | K0935.930020 | | | 105,76 € | | | K0935.30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 15 | K0935.930025 | | | 111,91 € | | | K0935.35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 25 | K0935.935020 | | | 106,47 € | | | K0935.35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 25 | K0935.935025 | | | 111,91 € | | | K0935.35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 25 | K0935.935040 | | | 122,50 € | | | K0935.35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 25 | K0935.935050 | | | 131,66 € | | | K0935.50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 50 | K0935.950020 | | | 161,73 € | | | K0935.50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 50 | K0935.950025 | | | 168,87 € | | | K0935.50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 50 | K0935.950040 | | | 186,05 € | | | K0935.50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 50 | K0935.950050 | | | 198,92 € | |
