    - Forgó szorítócsapok, nemesacél, forgófej műanyag vagy nemesacél, behúzható szárral

Termékleírás / Termékillusztrációk

Minden termék megjelenítése/szűrés

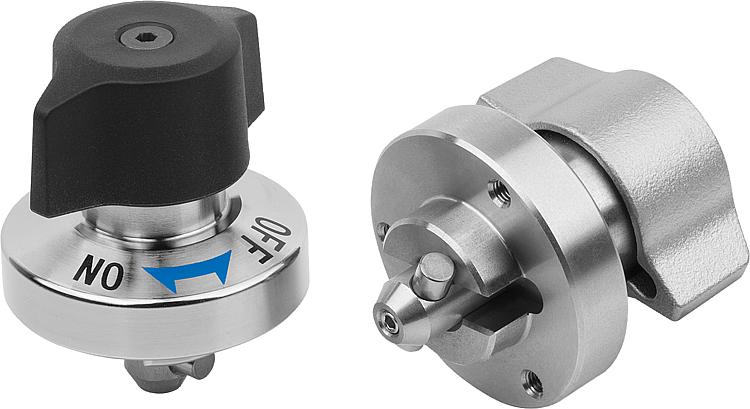

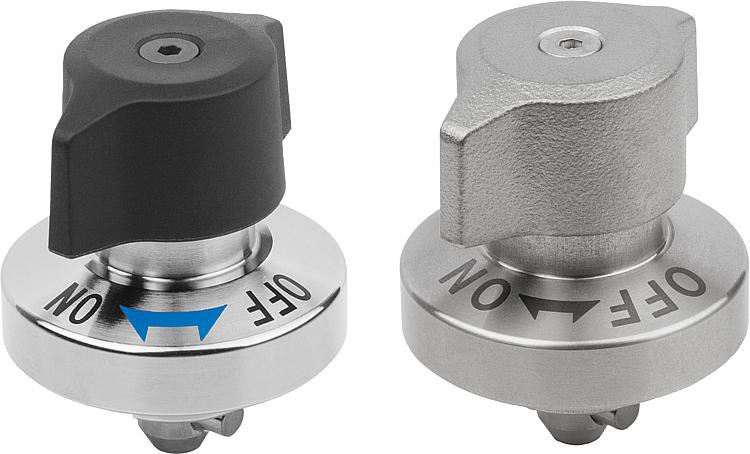

LeírásTermékleírás:A forgó-szorító reteszek a készülékek vagy fedelek gyors és egyszerű cseréjére és zárásra szolgálnak.
A szerszám nélküli szorítás lerövidíti a szerelési időt.Anyag:Ház, nemesacél.
Csap, acél vagy nemesacél.
Csap, nemesacél.
Forgatófej, nemesacél vagy PA termoplasztikus műanyag (poliamid).Kivitel:Ház, fémtiszta.
Csap, nikkelezett vagy fémtiszta.
Csap, fémtiszta.
Forgatófej, PA, üvegszál erősítésű, fekete.

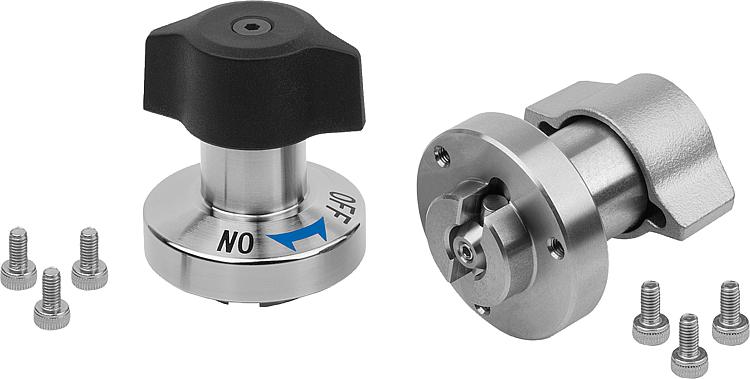

Forgatófej, nemesacél, fémtiszta.További információk:M2-es vagy M3-as nemesacél rögzítőcsavarok mellékelve.
1. szerelési lehetőség 6 mm-es lemezvastagsághoz.
2. szerelési lehetőség > 6 - 14 mm közötti lemezvastagsághoz.

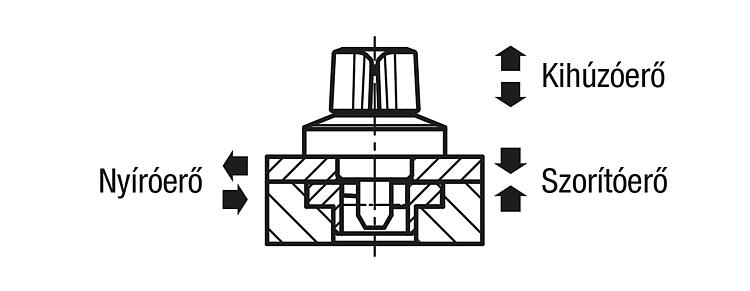

A szorítóerő túllépése esetében a lemezek között több, mint 0,1 mm széles hézag keletkezik.
Működési mód:Ellenőrizze, hogy a forgatófej "OFF" állásban van-e, és a szár visszahúzott-e.
Tolja vagy helyezze a forgó-szorító reteszt az előszerelt szorítólap fölé.
Nyomja le a forgatófejet és forgassa "ON" állásba.
Kattanás hallható, ha teljesen be van szorítva.Tartozékok:Szorítólapok K1062Rajzi hivatkozás:

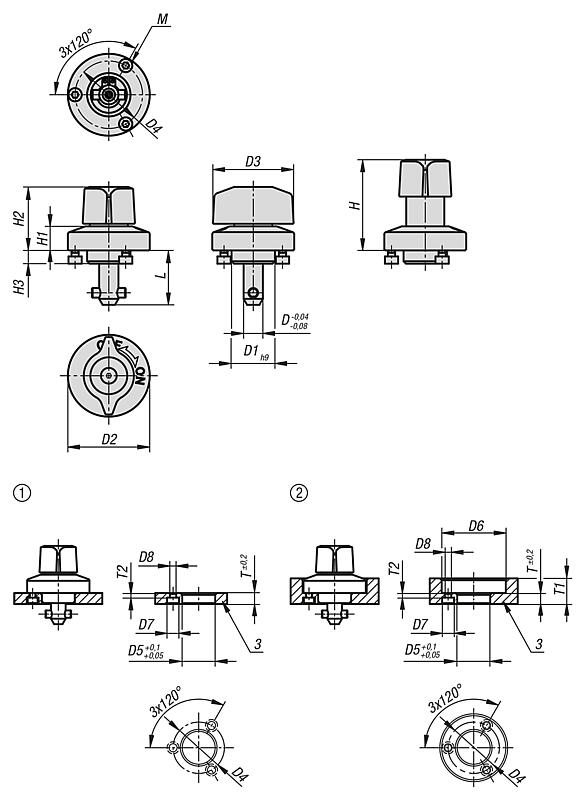

1) 1. szerelési lehetőség
2) 2. szerelési lehetőség
3) Lemez

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1558 Forgó szorítócsapok, nemesacél, forgófej műanyag vagy nemesacél, behúzható szárral

404 kB

Műszaki megjegyzés K1558 forgó-szorító reteszhez és K1062 szorítólemezhez

185 kB

Rajzok (áttekintés)

Forgó szorítócsapok, nemesacél, forgófej, műanyag, behúzható szárral

több információ

Rajzok

Forgó szorítócsapok, nemesacél, forgófej, műanyag, behúzható szárral

Termékválasztás/szűrés

Rendelési szám	Komponens anyaga	Kivitel 2	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Rögzítőerő N	Szorítóerő N	Nyíróerő kN	Kihúzóerő F kN	Hőállóság	CAD	Tartoz.	Ár	Rendelés
K1558.516	poliamid	csapok, acél	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	60	1,8	1,2	≤130 °C			30,36 €
K1558.817	poliamid	csapok, acél	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	90	3,2	0,4	≤130 °C			31,15 €

Forgó szorítócsap, nemesacél, forgófej nemesacél behúzható szárral

több információ

Rajzok

Forgó szorítócsap, nemesacél, forgófej nemesacél behúzható szárral

Termékválasztás/szűrés

Rendelési szám	Komponens anyaga	Kivitel 2	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Rögzítőerő N	Szorítóerő N	Nyíróerő kN	Kihúzóerő F kN	Hőállóság	CAD	Tartoz.	Ár	Rendelés
K1558.1516	nemesacél	csap nemesacél	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	60	1,8	1,2	≤200 °C			54,34 €
K1558.1817	nemesacél	csap nemesacél	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	90	3,2	0,4	≤200 °C			57,53 €
