      - Rugós nyomótagok belső hatszög nyílással és lapított nyomócsappal, acél

Termékleírás / Termékillusztrációk

LeírásAnyag:Hüvely, acél, 5.8 szilárdsági osztály.
Nyomócsap acélból.
Rugó, rugóacél, D oszt.Kivitel:barnított. Nyomócsap, edzett.További információk:Ezt a nyomótagot elsősorban ejektorként és rugós ütközőként használják a szerszámgyártásban.

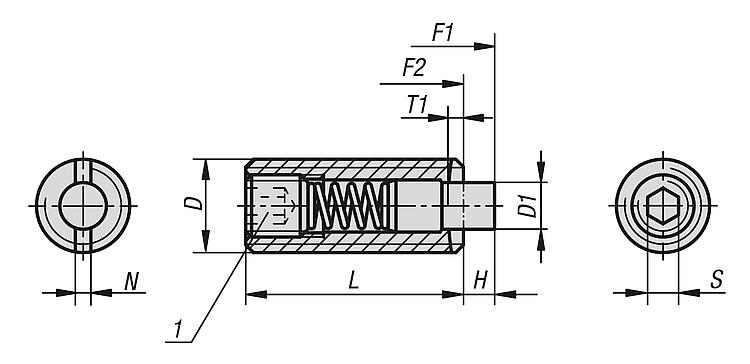

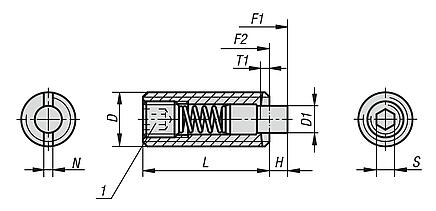

A nyomócsap tengelyirányban mozgatható.Rajzi hivatkozás:

1) Ragasztott hernyócsavar

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1370 Rugós nyomótagok belső hatszög nyílással és lapított nyomócsappal, acél

260 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	D	D1	H	L	T1	N	S	Rugóerő, kezdeti F1 kb. N	Rugóerő, végső F2 kb. N	Szerelőkulcs Rendelési száma	Ár
K1370.05	M5	2,4	2,3	18	0,8	0,8	1,5	6	20	K0317.905	1,86 €
K1370.06	M6	2,7	2,5	20	1	1	2	7	20	K0317.906	1,92 €
K1370.08	M8	3,5	3	22	1,4	1,2	2,5	9	35	K0317.908	2,27 €
K1370.10	M10	4	3	22	1,4	1,6	3	9	35	K0317.910	2,54 €
K1370.12	M12	6	4	28	2	2	4	12	55	K0317.912	3,27 €
K1370.16	M16	7,5	5	32	2,5	2,5	5	45	100	K0317.916	4,19 €
K1370.20	M20	10	7	40	3	2,5	6	60	120	-	5,39 €
