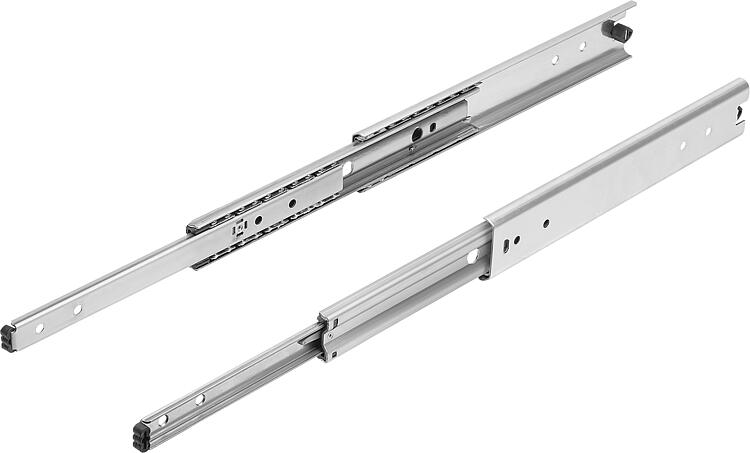

K2092Teleszkópos sínek, nemesacél, oldalra szerelésre, túlhúzható,... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Sínek, nemesacél 1.4301.
Golyóskosarak, nemesacél 1.4301.
Golyók, nemesacél 1.4034. Kivitel:Sínek, fémtiszta
Golyóskosarak, fémtiszta
Golyók, fémtisztaRendeléssel kapcsolatos tudnivalók:Értékesítés párosávalTovábbi információk:A túlhúzható teleszkópos síneknél a lökethossz nagyobb a beépítési hossznál. A reteszoldó kar működtetésével a fiók könnyedén kivehető és leválasztható a vezetőről.
A teleszkópos sínek dinamikus teherbírása a függőlegesen felszerelt teleszkópos sínpár maximális teherbírását adja meg a teljes kihúzási út kihasználása esetében. A megadott teherbírást 450 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 50.000 ciklus esetében.
Vízszintes beszerelésre nem alkalmas.Hőmérséklet-tartomány:-20 °C – +70 °C.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

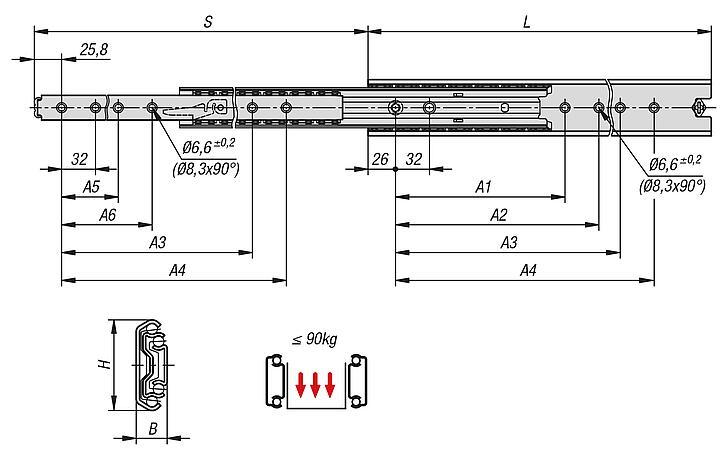

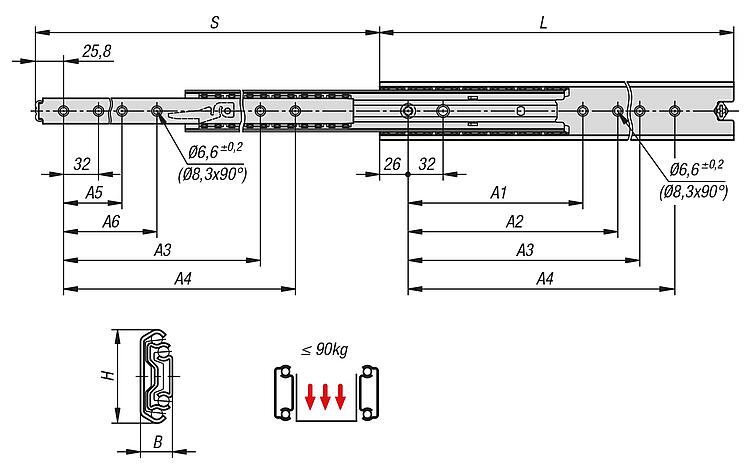

| Rendelési szám | A
| A1 | A2 | A3 | A4 | A5 | A6 | B | H | Löket
S | L | Fp=
teherbírás páronként
50.000 zy. | Szerelés | Terméktípus | csomagolás módja | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2092.0300 | 26 | - | - | 192 | 224 | - | - | 19,1 | 53 | 323 | 300 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár |  | | 141,24 € | | | K2092.0350 | 26 | - | - | 224 | 256 | - | - | 19,1 | 53 | 373 | 350 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 151,87 € | | | K2092.0400 | 26 | 160 | 192 | 288 | 320 | 128 | 160 | 19,1 | 53 | 423 | 400 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 170,74 € | | | K2092.0450 | 26 | 192 | 224 | 352 | 384 | 160 | 192 | 19,1 | 53 | 473 | 450 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 182,74 € | | | K2092.0500 | 26 | 192 | 224 | 384 | 416 | 192 | 224 | 19,1 | 53 | 523 | 500 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 192,92 € | | | K2092.0550 | 26 | 256 | 288 | 448 | 480 | 224 | 256 | 19,1 | 53 | 573 | 550 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 204,09 € | | | K2092.0600 | 26 | 256 | 288 | 480 | 512 | 256 | 288 | 19,1 | 53 | 623 | 600 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 215,02 € | | | K2092.0700 | 26 | 288 | 320 | 576 | 608 | 288 | 320 | 19,1 | 53 | 723 | 700 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 241,70 € | | | K2092.0790 | 26 | 352 | 384 | 672 | 704 | 320 | 352 | 19,1 | 53 | 803 | 790 | 90 | oldalra szerelés | szabványos | 1 darab = 1 pár | | | 258,27 € | |
