K0383Golyós nyomócsavarok fej nélkül, tömör golyóval |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|

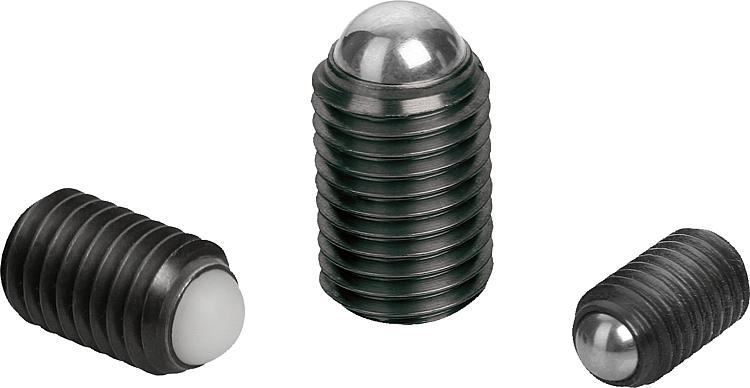

LeírásAnyag:Csavar, nemesacél, szilárdsági osztály legalább 10.9.
Golyó, csapágyacél vagy POM.Kivitel:Csavar, fekete.
Golyó, edzett és fémtiszta vagy POM.További információk:A tömör golyós, fej nélküli golyós nyomócsavarok akkor használatosak, ha tiszta, polírozott nyomófelületre van szükség.

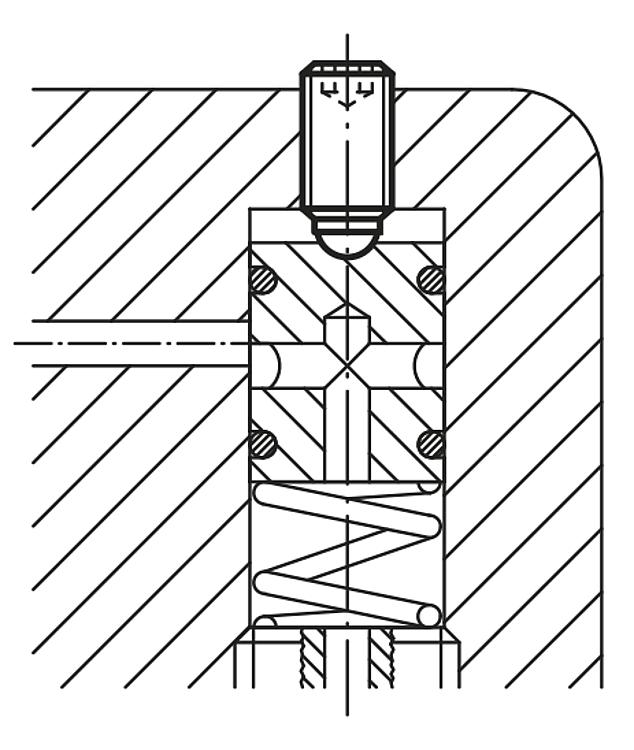

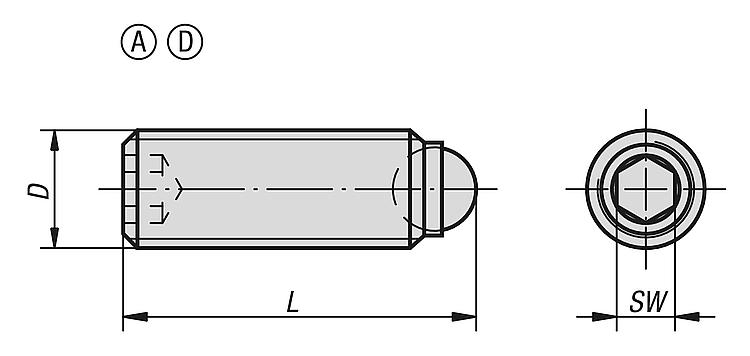

A hosszabb kivitelek speciálisan „ragasztott stiftként“ történő használatra lettek tervezve. Lehetővé teszik, hogy kis, ill. közepes gyártási szériák esetén gazdaságosan lehessen előállítani külső menettel rendelkező mechanikus összekötő elemeket.Rajzi hivatkozás:A alak: golyó, acél
D alak: golyó, POM LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
| Rendelési szám | Alak | Komponens
anyaga | D | L | Golyó-Ø | SW | Terhelhetőség
max., kN (csak statikus
terhelés esetén) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0383.1046 | A | gördülőcsapágy-acél | M4 | 6 | 2,5 | 2 | 3,5 |  | | 1,88 € | | | K0383.1048 | A | gördülőcsapágy-acél | M4 | 8 | 2,5 | 2 | 3,5 | | | 1,88 € | | | K0383.10410 | A | gördülőcsapágy-acél | M4 | 10 | 2,5 | 2 | 3,5 | | | 1,88 € | | | K0383.10412 | A | gördülőcsapágy-acél | M4 | 12 | 2,5 | 2 | 3,5 | | | 1,88 € | | | K0383.10416 | A | gördülőcsapágy-acél | M4 | 16 | 2,5 | 2 | 3,5 | | | 1,88 € | | | K0383.10420 | A | gördülőcsapágy-acél | M4 | 20 | 2,5 | 2 | 3,5 | | | 1,88 € | | | K0383.10425 | A | gördülőcsapágy-acél | M4 | 25 | 2,5 | 2 | 3,5 | | | 1,88 € | | | K0383.10430 | A | gördülőcsapágy-acél | M4 | 30 | 2,5 | 2 | 3,5 | | | 2,11 € | | | K0383.10435 | A | gördülőcsapágy-acél | M4 | 35 | 2,5 | 2 | 3,5 | | | 2,11 € | | | K0383.10440 | A | gördülőcsapágy-acél | M4 | 40 | 2,5 | 2 | 3,5 | | | 2,42 € | | | K0383.1058 | A | gördülőcsapágy-acél | M5 | 8 | 3 | 2,5 | 4,5 | | | 1,80 € | | | K0383.10510 | A | gördülőcsapágy-acél | M5 | 10 | 3 | 2,5 | 4,5 | | | 1,80 € | | | K0383.10512 | A | gördülőcsapágy-acél | M5 | 12 | 3 | 2,5 | 4,5 | | | 1,80 € | | | K0383.10516 | A | gördülőcsapágy-acél | M5 | 16 | 3 | 2,5 | 4,5 | | | 1,84 € | | | K0383.10520 | A | gördülőcsapágy-acél | M5 | 20 | 3 | 2,5 | 4,5 | | | 1,84 € | | | K0383.10525 | A | gördülőcsapágy-acél | M5 | 25 | 3 | 2,5 | 4,5 | | | 1,84 € | | | K0383.10530 | A | gördülőcsapágy-acél | M5 | 30 | 3 | 2,5 | 4,5 | | | 2,07 € | | | K0383.10535 | A | gördülőcsapágy-acél | M5 | 35 | 3 | 2,5 | 4,5 | | | 2,38 € | | | K0383.10540 | A | gördülőcsapágy-acél | M5 | 40 | 3 | 2,5 | 4,5 | | | 2,38 € | | | K0383.10550 | A | gördülőcsapágy-acél | M5 | 50 | 3 | 2,5 | 4,5 | | | 2,70 € | | | K0383.1068 | A | gördülőcsapágy-acél | M6 | 8,8 | 4 | 3 | 9 | | | 1,80 € | | | K0383.10610 | A | gördülőcsapágy-acél | M6 | 10,8 | 4 | 3 | 9 | | | 1,80 € | | | K0383.10612 | A | gördülőcsapágy-acél | M6 | 12,8 | 4 | 3 | 9 | | | 1,80 € | | | K0383.10616 | A | gördülőcsapágy-acél | M6 | 16,8 | 4 | 3 | 9 | | | 1,80 € | | | K0383.10620 | A | gördülőcsapágy-acél | M6 | 20,8 | 4 | 3 | 9 | | | 1,84 € | | | K0383.10625 | A | gördülőcsapágy-acél | M6 | 25,8 | 4 | 3 | 9 | | | 1,84 € | | | K0383.10630 | A | gördülőcsapágy-acél | M6 | 30,8 | 4 | 3 | 9 | | | 2,07 € | | | K0383.10635 | A | gördülőcsapágy-acél | M6 | 35,8 | 4 | 3 | 9 | | | 2,07 € | | | K0383.10640 | A | gördülőcsapágy-acél | M6 | 40,8 | 4 | 3 | 9 | | | 2,38 € | | | K0383.10650 | A | gördülőcsapágy-acél | M6 | 50,8 | 4 | 3 | 9 | | | 2,70 € | | | K0383.10660 | A | gördülőcsapágy-acél | M6 | 60,8 | 4 | 3 | 9 | | | 2,82 € | | | K0383.10680 | A | gördülőcsapágy-acél | M6 | 80,8 | 4 | 3 | 9 | | | 2,91 € | | | K0383.10810 | A | gördülőcsapágy-acél | M8 | 11,2 | 5,5 | 4 | 10 | | | 1,80 € | | | K0383.10812 | A | gördülőcsapágy-acél | M8 | 13,2 | 5,5 | 4 | 10 | | | 1,80 € | | | K0383.10816 | A | gördülőcsapágy-acél | M8 | 17,2 | 5,5 | 4 | 15 | | | 1,80 € | | | K0383.10820 | A | gördülőcsapágy-acél | M8 | 21,2 | 5,5 | 4 | 15 | | | 1,80 € | | | K0383.10825 | A | gördülőcsapágy-acél | M8 | 26,2 | 5,5 | 4 | 15 | | | 1,82 € | | | K0383.10830 | A | gördülőcsapágy-acél | M8 | 31,2 | 5,5 | 4 | 15 | | | 1,86 € | | | K0383.10835 | A | gördülőcsapágy-acél | M8 | 36,2 | 5,5 | 4 | 15 | | | 2,07 € | | | K0383.10840 | A | gördülőcsapágy-acél | M8 | 41,2 | 5,5 | 4 | 15 | | | 2,38 € | | | K0383.10850 | A | gördülőcsapágy-acél | M8 | 51,2 | 5,5 | 4 | 15 | | | 2,75 € | | | K0383.10860 | A | gördülőcsapágy-acél | M8 | 61,2 | 5,5 | 4 | 15 | | | 2,83 € | | | K0383.10880 | A | gördülőcsapágy-acél | M8 | 81,2 | 5,5 | 4 | 15 | | | 2,92 € | | | K0383.11012 | A | gördülőcsapágy-acél | M10 | 13,7 | 7 | 5 | 20 | | | 2,08 € | | | K0383.11016 | A | gördülőcsapágy-acél | M10 | 17,7 | 7 | 5 | 20 | | | 2,08 € | | | K0383.11020 | A | gördülőcsapágy-acél | M10 | 21,7 | 7 | 5 | 20 | | | 2,20 € | | | K0383.11025 | A | gördülőcsapágy-acél | M10 | 26,7 | 7 | 5 | 20 | | | 2,20 € | | | K0383.11030 | A | gördülőcsapágy-acél | M10 | 31,7 | 7 | 5 | 20 | | | 2,30 € | | | K0383.11035 | A | gördülőcsapágy-acél | M10 | 36,7 | 7 | 5 | 20 | | | 2,30 € | | | K0383.11040 | A | gördülőcsapágy-acél | M10 | 41,7 | 7 | 5 | 20 | | | 2,30 € | | | K0383.11050 | A | gördülőcsapágy-acél | M10 | 51,7 | 7 | 5 | 20 | | | 2,92 € | | | K0383.11060 | A | gördülőcsapágy-acél | M10 | 61,7 | 7 | 5 | 20 | | | 3,31 € | | | K0383.11216 | A | gördülőcsapágy-acél | M12 | 18 | 8,5 | 6 | 30 | | | 2,38 € | | | K0383.11220 | A | gördülőcsapágy-acél | M12 | 22 | 8,5 | 6 | 30 | | | 2,38 € | | | K0383.11225 | A | gördülőcsapágy-acél | M12 | 27 | 8,5 | 6 | 30 | | | 2,40 € | | | K0383.11230 | A | gördülőcsapágy-acél | M12 | 32 | 8,5 | 6 | 30 | | | 2,54 € | | | K0383.11232 | A | gördülőcsapágy-acél | M12 | 34 | 8,5 | 6 | 30 | | | 2,57 € | | | K0383.11235 | A | gördülőcsapágy-acél | M12 | 37 | 8,5 | 6 | 30 | | | 2,61 € | | | K0383.11240 | A | gördülőcsapágy-acél | M12 | 42 | 8,5 | 6 | 30 | | | 2,83 € | | | K0383.11250 | A | gördülőcsapágy-acél | M12 | 52 | 8,5 | 6 | 30 | | | 2,90 € | | | K0383.11260 | A | gördülőcsapágy-acél | M12 | 62 | 8,5 | 6 | 30 | | | 3,23 € | | | K0383.11620 | A | gördülőcsapágy-acél | M16 | 23,3 | 12 | 8 | 60 | | | 3,83 € | | | K0383.11625 | A | gördülőcsapágy-acél | M16 | 28,3 | 12 | 8 | 60 | | | 3,83 € | | | K0383.11630 | A | gördülőcsapágy-acél | M16 | 33,3 | 12 | 8 | 60 | | | 4,06 € | | | K0383.11635 | A | gördülőcsapágy-acél | M16 | 38,3 | 12 | 8 | 60 | | | 4,06 € | | | K0383.11640 | A | gördülőcsapágy-acél | M16 | 43,3 | 12 | 8 | 60 | | | 4,15 € | | | K0383.11650 | A | gördülőcsapágy-acél | M16 | 53,3 | 12 | 8 | 60 | | | 4,23 € | | | K0383.11660 | A | gördülőcsapágy-acél | M16 | 63,3 | 12 | 8 | 60 | | | 4,34 € | | | K0383.12030 | A | gördülőcsapágy-acél | M20 | 34,2 | 15 | 10 | 90 | | | 8,76 € | | | K0383.12035 | A | gördülőcsapágy-acél | M20 | 39,2 | 15 | 10 | 90 | | | 8,87 € | | | K0383.12040 | A | gördülőcsapágy-acél | M20 | 44,2 | 15 | 10 | 90 | | | 8,98 € | | | K0383.12050 | A | gördülőcsapágy-acél | M20 | 54,2 | 15 | 10 | 90 | | | 9,36 € | | | K0383.12060 | A | gördülőcsapágy-acél | M20 | 64,2 | 15 | 10 | 90 | | | 9,73 € | | | K0383.12435 | A | gördülőcsapágy-acél | M24 | 39,7 | 18 | 12 | 120 | | | 12,80 € | | | K0383.12440 | A | gördülőcsapágy-acél | M24 | 44,7 | 18 | 12 | 120 | | | 13,36 € | | | K0383.12450 | A | gördülőcsapágy-acél | M24 | 54,7 | 18 | 12 | 120 | | | 13,92 € | | | K0383.12460 | A | gördülőcsapágy-acél | M24 | 64,7 | 18 | 12 | 120 | | | 15,31 € | | | K0383.12480 | A | gördülőcsapágy-acél | M24 | 84,7 | 18 | 12 | 120 | | | 16,70 € | | | K0383.3046 | D | poliacetál | M4 | 6 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.3048 | D | poliacetál | M4 | 8 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.30410 | D | poliacetál | M4 | 10 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.30412 | D | poliacetál | M4 | 12 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.30416 | D | poliacetál | M4 | 16 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.30420 | D | poliacetál | M4 | 20 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.30425 | D | poliacetál | M4 | 25 | 2,5 | 2 | 0,3 | | | 2,11 € | | | K0383.30430 | D | poliacetál | M4 | 30 | 2,5 | 2 | 0,3 | | | 2,36 € | | | K0383.30435 | D | poliacetál | M4 | 35 | 2,5 | 2 | 0,3 | | | 2,36 € | | | K0383.3058 | D | poliacetál | M5 | 8 | 3 | 2,5 | 0,5 | | | 1,97 € | | | K0383.30510 | D | poliacetál | M5 | 10 | 3 | 2,5 | 0,5 | | | 1,97 € | | | K0383.30512 | D | poliacetál | M5 | 12 | 3 | 2,5 | 0,5 | | | 1,97 € | | | K0383.30516 | D | poliacetál | M5 | 16 | 3 | 2,5 | 0,5 | | | 2,02 € | | | K0383.30520 | D | poliacetál | M5 | 20 | 3 | 2,5 | 0,5 | | | 2,02 € | | | K0383.30525 | D | poliacetál | M5 | 25 | 3 | 2,5 | 0,5 | | | 2,08 € | | | K0383.30530 | D | poliacetál | M5 | 30 | 3 | 2,5 | 0,5 | | | 2,27 € | | | K0383.30535 | D | poliacetál | M5 | 35 | 3 | 2,5 | 0,5 | | | 2,27 € | | | K0383.30540 | D | poliacetál | M5 | 40 | 3 | 2,5 | 0,5 | | | 2,62 € | | | K0383.3068 | D | poliacetál | M6 | 8,8 | 4 | 3 | 0,9 | | | 1,97 € | | | K0383.30610 | D | poliacetál | M6 | 10,8 | 4 | 3 | 0,9 | | | 1,97 € | | | K0383.30612 | D | poliacetál | M6 | 12,8 | 4 | 3 | 0,9 | | | 1,97 € | | | K0383.30616 | D | poliacetál | M6 | 16,8 | 4 | 3 | 0,9 | | | 2,02 € | | | K0383.30620 | D | poliacetál | M6 | 20,8 | 4 | 3 | 0,9 | | | 2,11 € | | | K0383.30625 | D | poliacetál | M6 | 25,8 | 4 | 3 | 0,9 | | | 2,11 € | | | K0383.30630 | D | poliacetál | M6 | 30,8 | 4 | 3 | 0,9 | | | 2,38 € | | | K0383.30635 | D | poliacetál | M6 | 35,8 | 4 | 3 | 0,9 | | | 2,38 € | | | K0383.30640 | D | poliacetál | M6 | 40,8 | 4 | 3 | 0,9 | | | 2,74 € | | | K0383.30810 | D | poliacetál | M8 | 11,2 | 5,5 | 4 | 1,5 | | | 2,11 € | | | K0383.30812 | D | poliacetál | M8 | 13,2 | 5,5 | 4 | 1,5 | | | 2,11 € | | | K0383.30816 | D | poliacetál | M8 | 17,2 | 5,5 | 4 | 1,5 | | | 2,11 € | | | K0383.30820 | D | poliacetál | M8 | 21,2 | 5,5 | 4 | 1,5 | | | 2,11 € | | | K0383.30825 | D | poliacetál | M8 | 26,2 | 5,5 | 4 | 1,5 | | | 2,17 € | | | K0383.30830 | D | poliacetál | M8 | 31,2 | 5,5 | 4 | 1,5 | | | 2,17 € | | | K0383.30835 | D | poliacetál | M8 | 36,2 | 5,5 | 4 | 1,5 | | | 2,42 € | | | K0383.30840 | D | poliacetál | M8 | 41,2 | 5,5 | 4 | 1,5 | | | 2,78 € | | | K0383.31012 | D | poliacetál | M10 | 13,7 | 7 | 5 | 2 | | | 2,33 € | | | K0383.31016 | D | poliacetál | M10 | 17,7 | 7 | 5 | 2 | | | 2,33 € | | | K0383.31020 | D | poliacetál | M10 | 21,7 | 7 | 5 | 2 | | | 2,44 € | | | K0383.31025 | D | poliacetál | M10 | 26,7 | 7 | 5 | 2 | | | 2,44 € | | | K0383.31030 | D | poliacetál | M10 | 31,7 | 7 | 5 | 2 | | | 2,52 € | | | K0383.31035 | D | poliacetál | M10 | 36,7 | 7 | 5 | 2 | | | 2,52 € | | | K0383.31040 | D | poliacetál | M10 | 41,7 | 7 | 5 | 2 | | | 2,69 € | | | K0383.31216 | D | poliacetál | M12 | 18 | 8,5 | 6 | 3 | | | 2,95 € | | | K0383.31220 | D | poliacetál | M12 | 22 | 8,5 | 6 | 3 | | | 2,95 € | | | K0383.31225 | D | poliacetál | M12 | 27 | 8,5 | 6 | 3 | | | 2,98 € | | | K0383.31230 | D | poliacetál | M12 | 32 | 8,5 | 6 | 3 | | | 3,16 € | | | K0383.31235 | D | poliacetál | M12 | 37 | 8,5 | 6 | 3 | | | 3,21 € | | | K0383.31240 | D | poliacetál | M12 | 42 | 8,5 | 6 | 3 | | | 3,39 € | |
