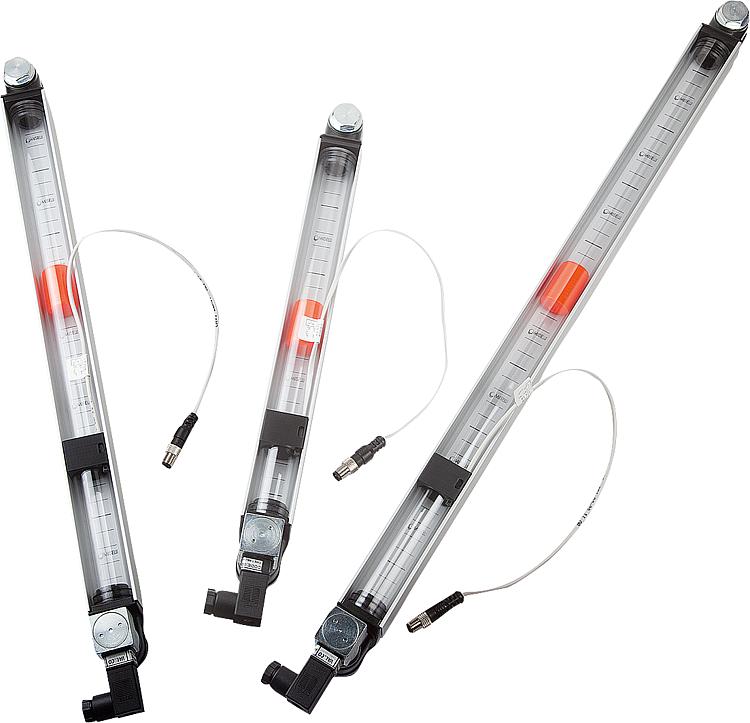

    - Olajszintjelzők elektromos olajszint és hőmérséklet felügyelettel, hosszú kivitel

Termékleírás / Termékillusztrációk

LeírásAnyag:Ház aluminium.
Csövek polikarbonát.
Kupakok poliamid.
O-gyűrű és lapostömítés gumi (NBR).
Fényvisszaverő PVC.
Úszó műanyag.
Csavarok és hatlapú anyák acél.Kivitel:Kémlelőüveg kristálytiszta.
Fényvisszaverő fehér
Úszó piros, mágnessel.
Csavar és hatlapú anya horganyzott.További információk:Az olajszintjelzőkkel a töltésszint nem csak vizuálisan jeleníthető meg, de egy REED kapcsolóval regisztrálható is. Kiegészítéseként az olajszintjelzők elektromos jelet is küldhetnek, ha a tartály belsejében a folyadék hőmérséklete eléri a 70 °C-os küszöböt.
Mihelyt az úszóelem az áramkör zárása után eléri a beállított minimális értéket, egy elektromos jel kerül küldésre.
Az érzékelő a házon található, és szint ellenőrzési követelményeinek megfelelően magasságban állítható. A minimális érték nagyjából 35 mm az alsó rögzítőcsavar közepétől.
Alapkivitelben a Reed kapcsoló záróérintkezővel (NO) van felszerelve.
A hőmérséklet felügyelet egy hőmérséklet kapcsoló (bimetál) révén történik. A megadott hőmérséklet elérésekor, modelltől függően, az érzékelő zárja (NO) vagy nyitja (NC) az áramkört.
A maximális nyomás 1 bar. A rögzítőcsavarok maximális meghúzási nyomatéka 5 Nm.

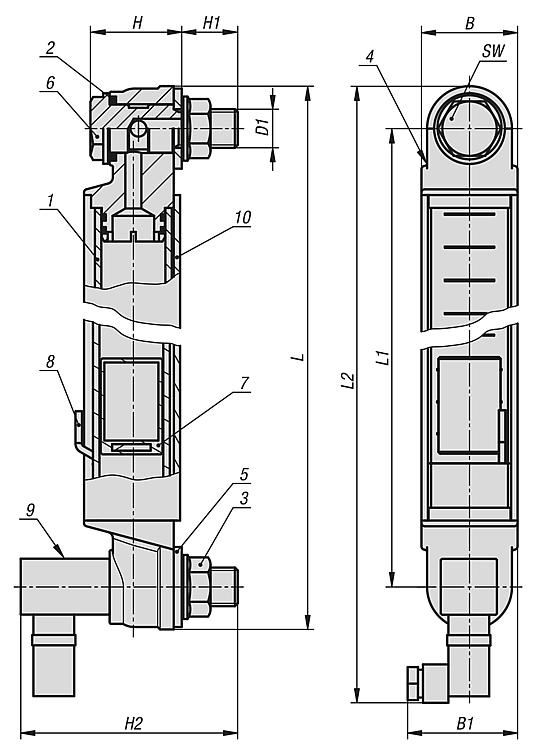

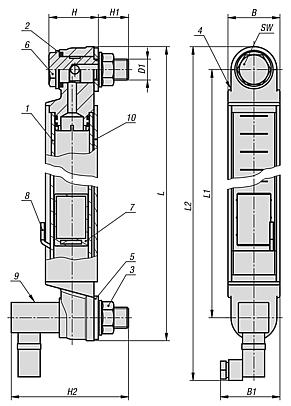

A kémlelőüveg jó mechanikai ellenálló képességgel rendelkezik, és ellenálló ásványi olajjal, benzinnel, kenőanyagokkal, petróleummal, oldószerekkel és a legtöbb vegyszerrel szemben. Az alkoholos oldatokkal és forró vízzel való érintkezés kerülendő.Szerelés:Az olajszintjelző rögzítése két M12 menetes furattal vagy alternatív módon két Ø 12,2 mm (± 0,2 mm) furattal és peremes anyákkal történik. Tengelytávolság a rögzítőfuratok esetében = L1 ±0,5.Funkciók:Az olajszintmérés egy mágneses úszóelemmel történik, amely a "REED" szintkapcsoló elérésekor aktiválja az elektromos érintkezőt. Ha az olajszint egy meghatározott szint alá esik, ezáltal egy elektromos impulzus küldhető.Figyelembe veendő:Az erős mágneses mezők hatással vannak a működésre.Rajzi hivatkozás:

1) Kémlelőüveg
2) O-gyűrű
3) M12 peremes anya
4) Műanyag zárósapka
5) Lapos tömítés
6) M12 üreges csavar
7) Úszó mágnessel
8) Reed kapcsoló
9) Hőmérséklet érzékelő
10) Alumínium ház

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1430 Olajszintjelzők elektromos olajszint és hőmérséklet felügyelettel, hosszú kivitel

216 kB

Technikai információk olajszintjelzőhöz

79,3 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Kivitel 2	B	B1	D1	H	H1	H2	L	L1	L2	SW	Rögzítőcsavarok darabszáma	Ár
K1430.1300	záró érintkező	30	39	M12	30	16,5	80	326,6	300	358,3	17	2	187,20 €
K1430.2300	nyitó érintkező	30	39	M12	30	16,5	80	326,6	300	358,3	17	2	187,20 €
K1430.1400	záró érintkező	30	39	M12	30	16,5	80	426,6	400	458,3	17	2	190,66 €
K1430.2400	nyitó érintkező	30	39	M12	30	16,5	80	426,6	400	458,3	17	2	190,66 €
K1430.1500	záró érintkező	30	39	M12	30	16,5	80	526,6	500	558,3	17	2	194,11 €
K1430.2500	nyitó érintkező	30	39	M12	30	16,5	80	526,6	500	558,3	17	2	194,11 €
