K0139

Recézett gyorsszorító anyák

Termékek
- Kezelőelemek | Szabványelemek
  - Fogantyúk, gombok
    - Recézett gyorsszorító anyák

Termékleírás / Termékillusztrációk

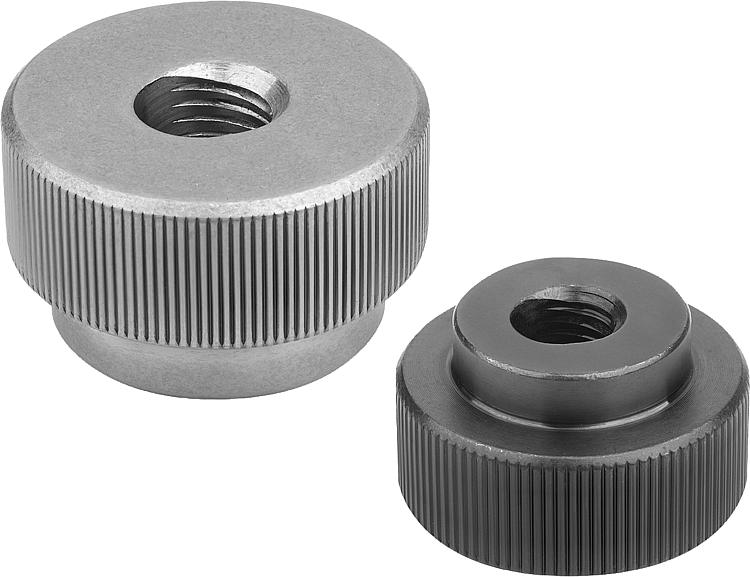

LeírásTermékleírás:A gyorsszorító funkcióval rendelkező recézett anyákat olyan készülékeknél használják, ahol nagy szorítóerőkre van szükség.
A funkciót egy féloldalas menet biztosítja.Anyag:Nemesíthető acél vagy 1.4404 nemesacél.Kivitel:Acél, nemesített és barnított
Nemesacél, fémtiszta.Rajzi hivatkozás:

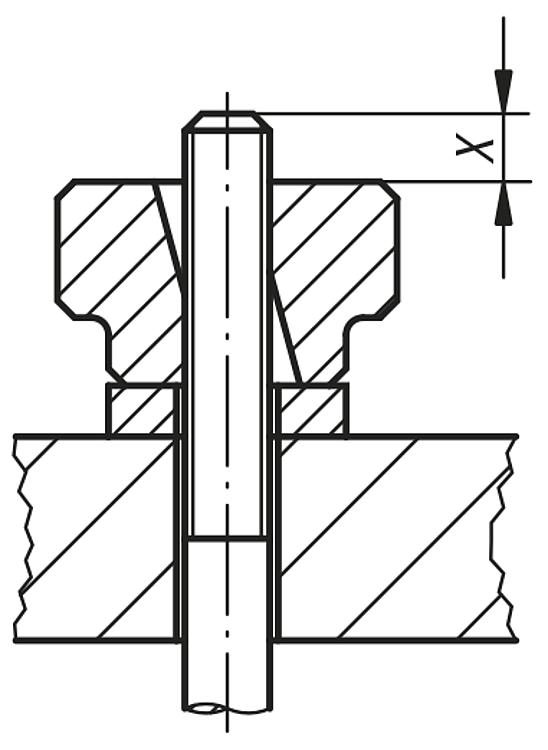

X: A menetes csapnak pár mm-rel hosszabbnak kell lennie mint a "H" magasság.

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0139 Recézett anyák, acél vagy nemesacél gyorsszorító funkcióval

265 kB

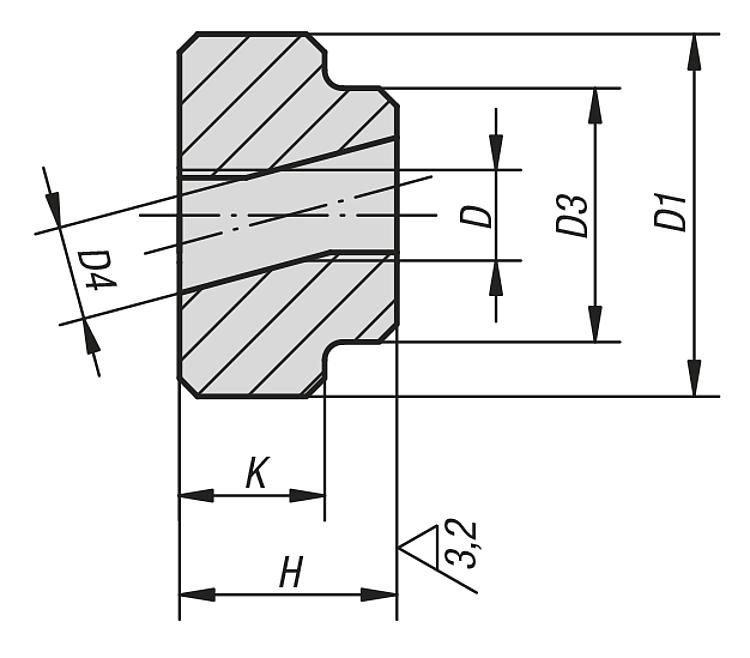

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alaptest anyaga	D	D1	D3	D4	H	K	Ár
K0139.04	edzett acél	M4	16	14	4,2	12	8	3,68 €
K0139.05	edzett acél	M5	20	14	5,2	12	8	4,05 €
K0139.06	edzett acél	M6	24	16	6,2	14	10	4,37 €
K0139.08	edzett acél	M8	30	20	8,2	17	12	5,82 €
K0139.10	edzett acél	M10	36	28	10,3	20	14	6,61 €
K0139.12	edzett acél	M12	40	32	12,3	24	16	8,26 €
K0139.104	nemesacél	M4	16	14	4,2	12	8	4,84 €
K0139.105	nemesacél	M5	20	14	5,2	12	8	4,91 €
K0139.106	nemesacél	M6	24	16	6,2	14	10	6,08 €
K0139.108	nemesacél	M8	30	20	8,2	17	12	8,34 €
K0139.110	nemesacél	M10	36	28	10,3	20	14	10,12 €
K0139.112	nemesacél	M12	40	32	12,3	24	16	13,02 €
