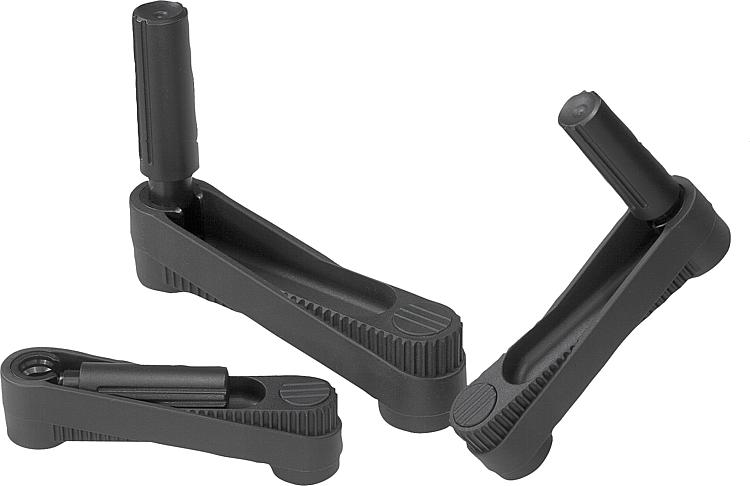

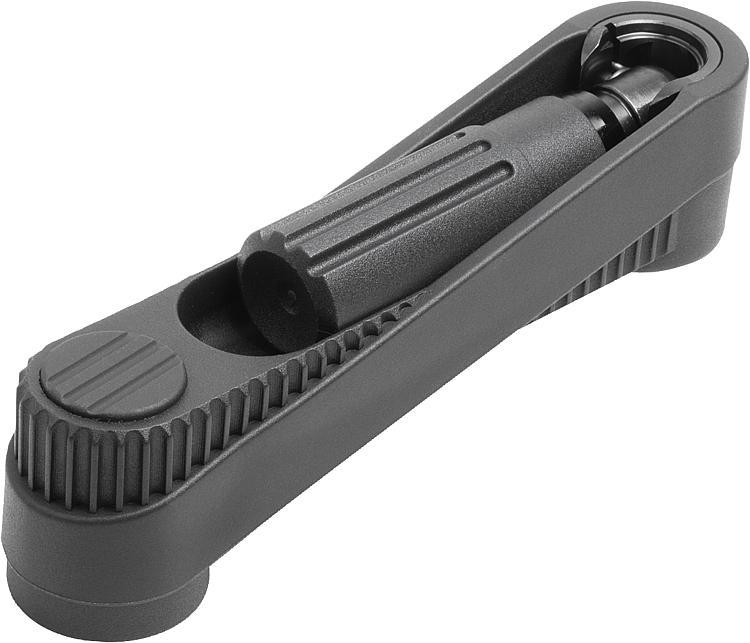

K0268_PBONForgatókarok biztonsági hengeres fogantyúval, illesztett furat... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Forgatókar, termoplaszt.
Hengeres fogantyú, termoplaszt és acél.Kivitel:Termoplaszt, feketésszürke.

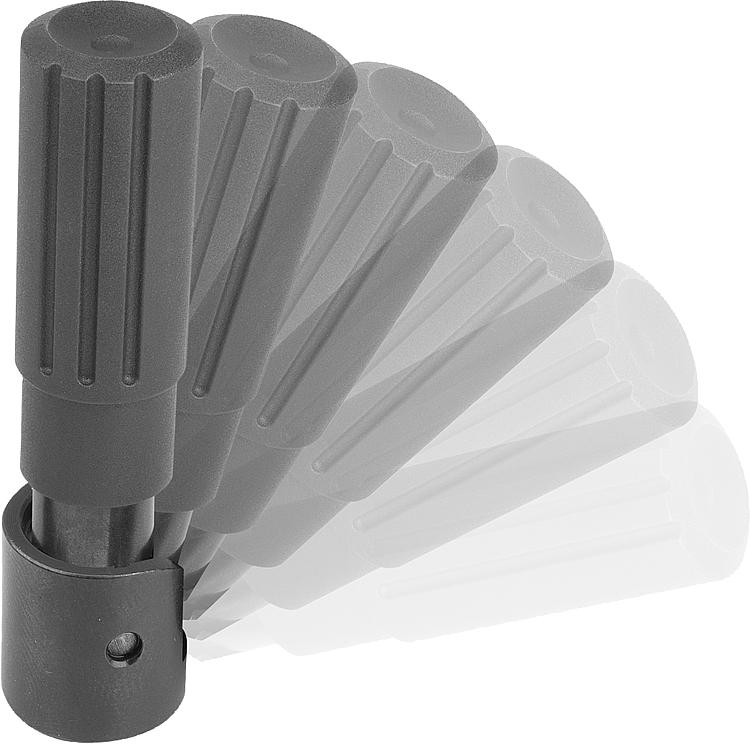

Acél elemek, barnított.További információk:Az agy burkolatát szereletlen állapotban szállítjuk. A henger biztonsági fogantyújának működési helyzetbe állításához két beállítási folyamatot kell végrehajtani:
- Fordítsa el a fogantyút a forgástengely körül ütközésig (90°).
- Nyomja a fogantyút axiális irányban a reteszelt helyzetbe. A fogantyú elforgatása benyomott helyzetben a légkényelmesebb. Az automatikus visszaforgatás elengedés után történik.

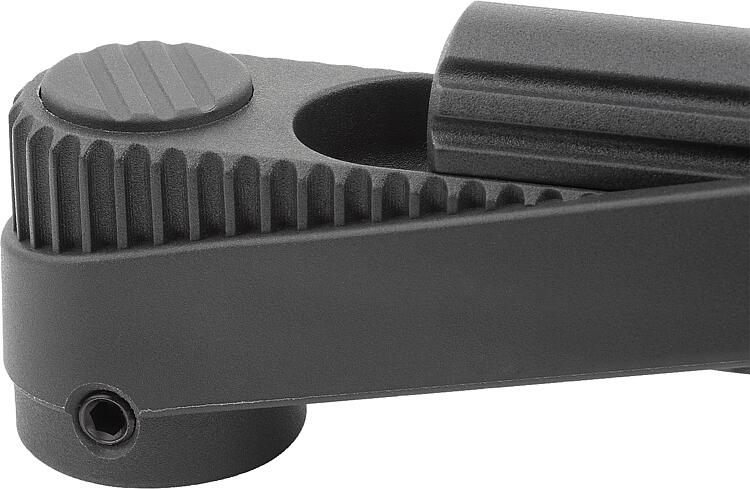

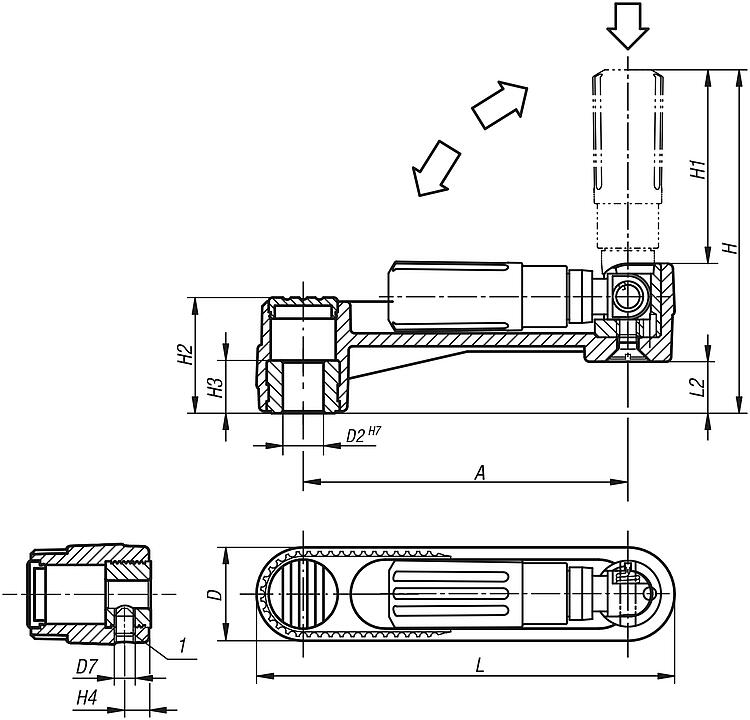

A keresztfuratú változatoknál az ISO 4027 (DIN 914) becsavart hernyócsavarral rögzítjük.Tartozékok:K1160 hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej DIN 6912.Rajzi hivatkozás:1) A harántfurat 90°-os szögben helyezkedik el a reteszhoronyhoz viszonyítva. LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| Kivitel 1 | Kivitel 2 | Komponens
anyaga | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0268.1108 | illesztett furat | harántfurat nélkül | termoplaszt | 80 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 |  | | 35,69 € | | | K0268.1110 | illesztett furat | harántfurat nélkül | termoplaszt | 80 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | | | 35,69 € | | | K0268.1210 | illesztett furat | harántfurat nélkül | termoplaszt | 100 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 35,97 € | | | K0268.1212 | illesztett furat | harántfurat nélkül | termoplaszt | 100 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 35,97 € | | | K0268.1312 | illesztett furat | harántfurat nélkül | termoplaszt | 125 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 36,61 € | | | K0268.1314 | illesztett furat | harántfurat nélkül | termoplaszt | 125 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 36,61 € | | | K0268.11086 | illesztett furat | harántfurattal | termoplaszt | 80 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 38,59 € | | | K0268.11106 | illesztett furat | harántfurattal | termoplaszt | 80 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 38,59 € | | | K0268.12106 | illesztett furat | harántfurattal | termoplaszt | 100 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 38,87 € | | | K0268.12126 | illesztett furat | harántfurattal | termoplaszt | 100 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 38,87 € | | | K0268.13126 | illesztett furat | harántfurattal | termoplaszt | 125 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 39,51 € | | | K0268.13146 | illesztett furat | harántfurattal | termoplaszt | 125 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 39,51 € | |
