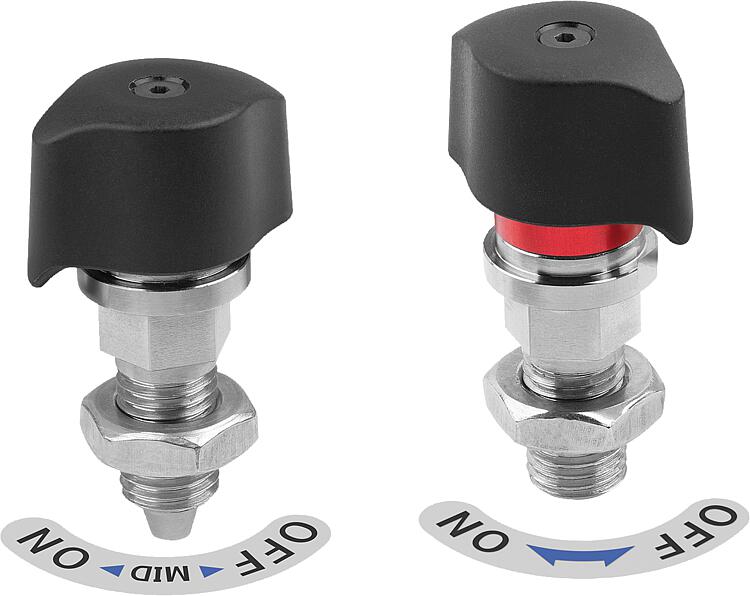

K1833Acél rögzítőcsapok forgó működtetéssel, műanyag forgófejjel és... |
vissza |
|
|
LeírásAnyag:Ház és csap, acél.
Reteszelés jelölése és címke, alumínium.
Forgófej, PA termoplaszt (poliamid).Kivitel:Ház és csap, nikkeletett.
Reteszelés jelölése eloxált, piros.
Forgófej, üvegszál erősítésű, fekete.További információk:A rögzítőcsapokat ott használják, ahol meg kell akadályozni a reteszelési helyzet oldalirányú erők okozta megváltozását.
Ha a reteszelés jelölése látható, a csap vagy teljesen ki van oldva, vagy csak részben van reteszelve.
Működési mód:A alak:
Győződjön meg róla, hogy a forgófej „OFF“ helyzetben van, és a csap vissza van húzva.
Csúsztassa a lemezt a persellyel a rögzítőcsap alá.
A rögzítéshez forgassa a forgófejet „ON“ helyzetbe.
A befogás befejeztével kattanó hang hallható.
Figyelem: Ne lazítsa meg a rögzítőcsap szorítását, ha a csap axiális terhelésnek van kitéve. A kúpos alak miatt előfordulhat, hogy a csap nem húzódik vissza.
B alak:
Amikor a forgófej „OFF“ helyzetben van, tolja a lemezt a persellyel a rögzítőcsap irányába addig, amíg a csap a rugónyomás hatására bereteszelődik a perselyben.
A forgófej automatikusan a „MID“ helyzetbe mozog.

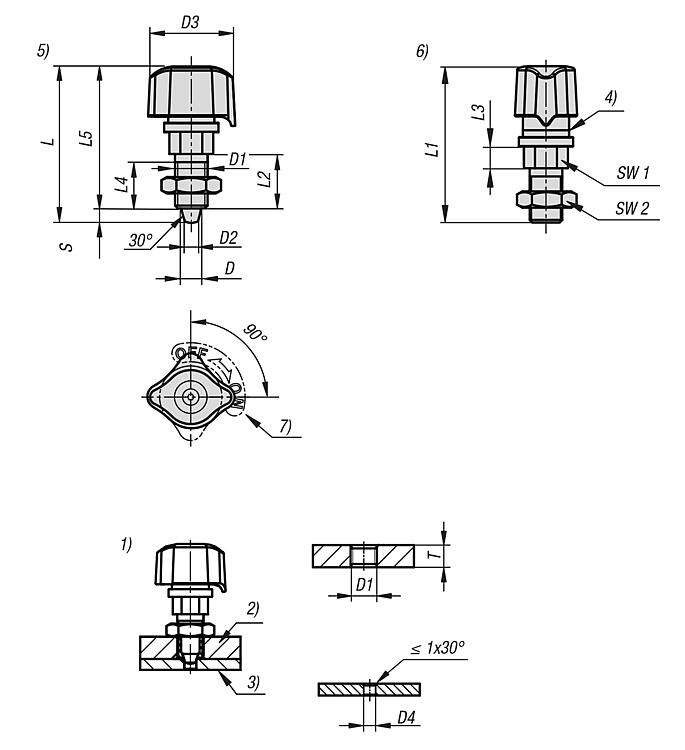

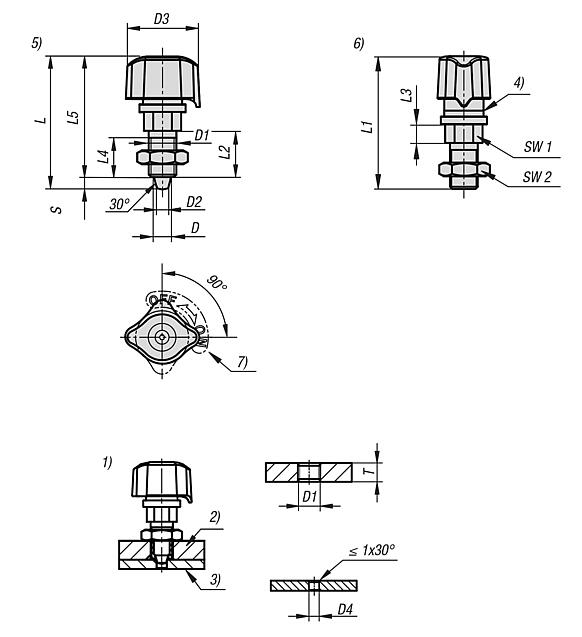

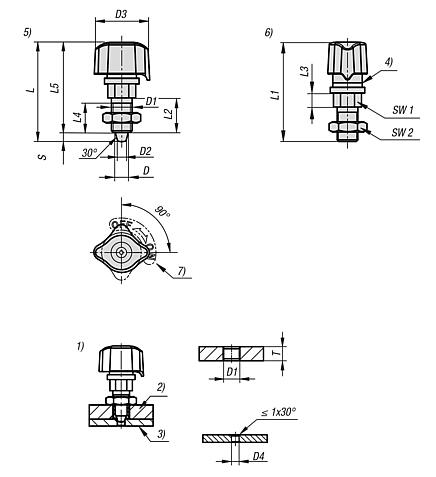

Forgassa el a forgófejet a „MID“ helyzetből „ON“ helyzetbe a teljes beszorításig, ekkor kattanás hallatszik.Tartozékok:K1835 fúróperselyek.Szállítási terjedelemA 0,2 mm vastagságú ellenanyát és címkét a szállítási terjedelem tartalmazza.Rajzi hivatkozás:1) Szerelés K1835 persely nélkül
2) Szerelőlemez
3) Alaplemez
4) Reteszelés jelölése
5) ON helyzet
6) OFF helyzet
7) Címke LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rögzítőcsapok, acél, forgó működtetéssel, műanyag forgófejjel és kúpos rögzítőstifttel, A alak |
több információ |

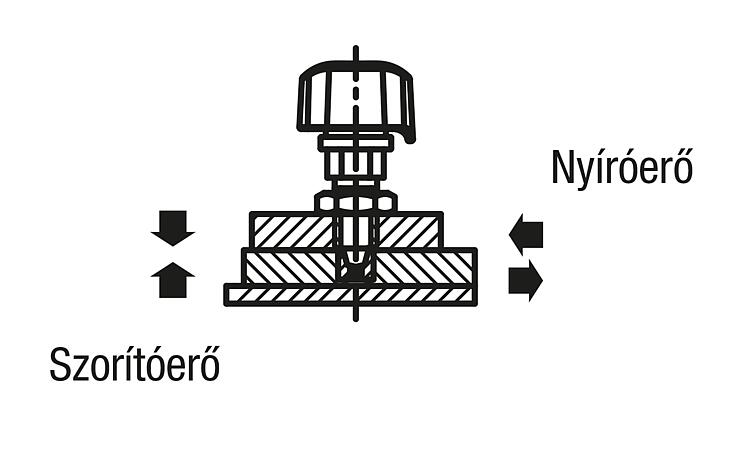

| Rendelési szám | Alak | Alaktípus | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | T | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1833.0005 | A | - | 5 | M10x1 | 3,3 | 26 | 3,7-4,6 | 48,2 | 48 | 17 | 7 | 15 | 44 | 8-10 |  | | 63,80 € | | | K1833.0007 | A | - | 7 | M12x1,5 | 4,9 | 32 | 5,3-6,6 | 57 | 58 | 20 | 8 | 17 | 52 | 9-11 | | | 66,88 € | |
| Rendelési szám | Alak | Löket
S | SW1 | SW2 | Szorítóerő
N | Hőállóság
| Nyíróerő
kN | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1833.0005 | A | 4,2 | 13 | 17 | 140 | 80 °C | 0,9 | | | 63,80 € | | | K1833.0007 | A | 5 | 14 | 19 | 170 | 80 °C | 1,3 | | | 66,88 € | |
|
Rögzítőcsapok, acél, forgó működtetéssel, műanyag forgófejjel és kúpos rögzítőstifttel, B alak |
több információ |
| Rendelési szám | Alak | Alaktípus | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | T | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1833.0107 | B | - | 7 | M12x1,5 | 4,9 | 32 | 5,3-6,6 | 57 | 58 | 20 | 8 | 17 | 52 | 9-11 | | | 85,41 € | |
| Rendelési szám | Alak | Löket
S | SW1 | SW2 | Szorítóerő
N | F=
Rugóerő
(N) | Hőállóság
| Nyíróerő
kN | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1833.0107 | B | 5 | 14 | 19 | 170 | 9 | 80 °C | 1,3 | | | 85,41 € | |
|
