Rögzítőcsapok, acél, forgó működtetéssel, műanyag forgófejjel és...

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Rugós nyomódarabok, rögzítőcsapok, golyóreteszcsapok
    - Rögzítőcsapok
      - Rögzítőcsapok, acél, forgó működtetéssel, műanyag forgófejjel és kúpos rögzítőstifttel

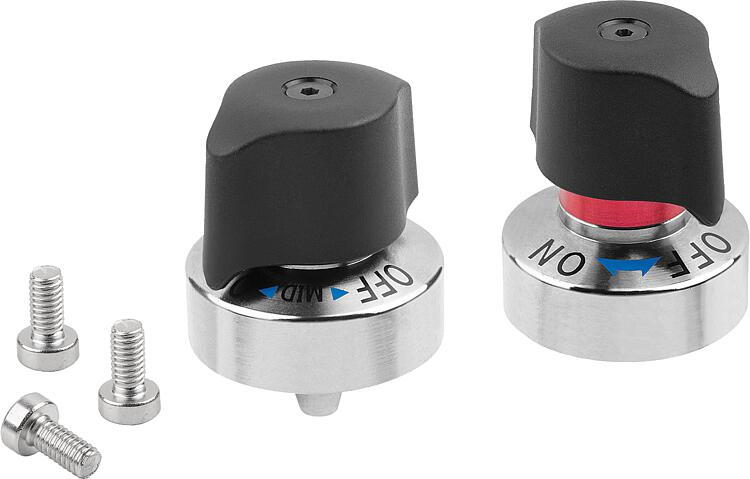

Termékleírás / Termékillusztrációk

Minden termék megjelenítése/szűrés

LeírásAnyag:Ház és csap, acél.
A reteszelés jelölése, alumínium.
PA termoplaszt (poliamid) forgófej.Kivitel:Ház és csap, nikkeletett.
Reteszelés jelölése eloxált, piros.
Forgófej, üvegszál erősítésű, fekete.További információk:A rögzítőcsapokat ott használják, ahol meg kell akadályozni a reteszelési helyzet oldalirányú erők okozta megváltozását.
Ha a reteszelés jelölése látható, a csap vagy teljesen ki van oldva, vagy csak részben van reteszelve.

1. szerelési lehetőség 6 mm-es panelvastagsághoz.
2. szerelési lehetőség az A alaknál > 6-14 mm-es panelvastagságokhoz és a B alaknál > 6-15 mm-es panelvastagságokhoz.
Működési mód:A alak:
Győződjön meg róla, hogy a forgófej „OFF“ helyzetben van, és a csap vissza van húzva.
Csúsztassa a lemezt a persellyel a rögzítőcsap alá.
A rögzítéshez forgassa a forgófejet „ON“ helyzetbe.
A befogás befejeztével kattanó hang hallható.

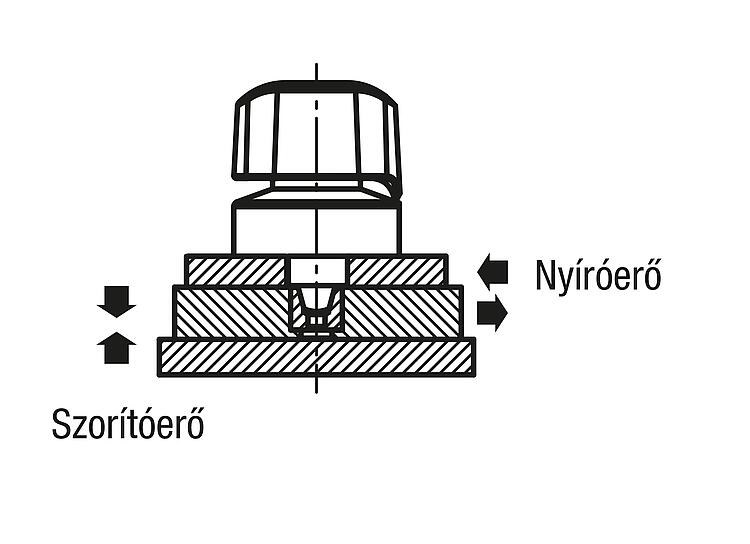

Figyelem: Ne lazítsa meg a rögzítőcsap szorítását, ha a csap axiális terhelésnek van kitéve. A kúpos alak miatt előfordulhat, hogy a csap nem húzódik vissza.

B alak:
Amikor a forgófej „OFF“ helyzetben van, tolja a lemezt a persellyel a rögzítőcsap irányába addig, amíg a csap a rugónyomás hatására bereteszelődik a perselyben.
A forgófej automatikusan a „MID“ helyzetbe mozog.
Forgassa el a forgófejet a „MID“ helyzetből „ON“ helyzetbe a teljes beszorításig, ekkor kattanás hallatszik.Tartozékok:K1835 fúróperselyek.Szállítási terjedelemA rögzítőcsavarokat a szállítási terjedelem tartalmazza.Rajzi hivatkozás:

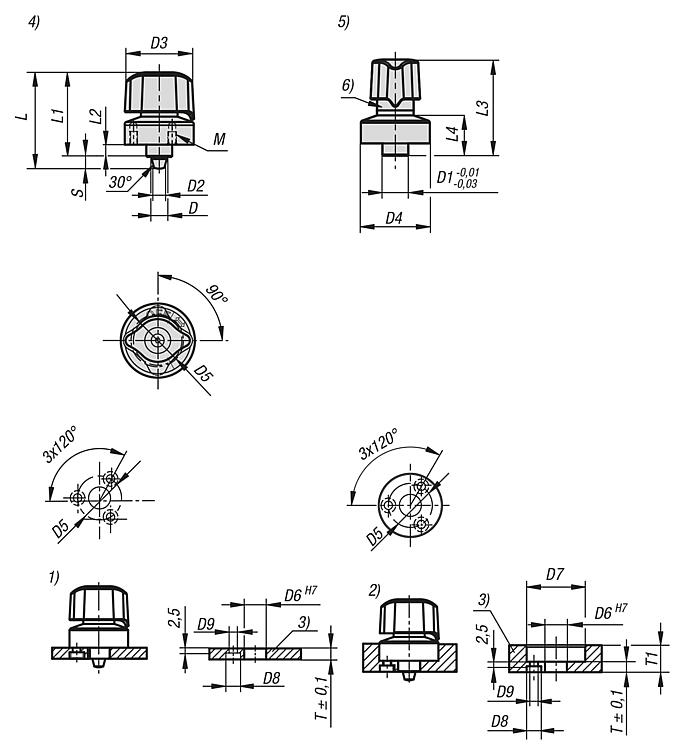

1) 1. szerelési lehetőség
2) 2. szerelési lehetőség
3) Lemez
4) ON helyzet
5) OFF helyzet
6) Reteszelés jelölése

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
