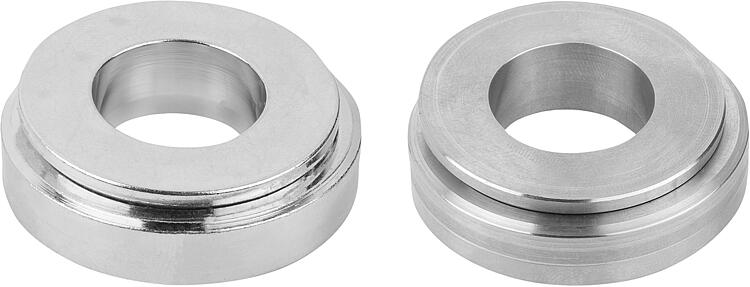

Golyós hézagoló alátétek

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Tartóelemek, pozicionáló elemek, ütközőelemek
    - Változtatható magasságú elemek
      - Golyós hézagoló alátétek

Termékleírás / Termékillusztrációk

LeírásAnyag:

1.7225 acél. 1.4305 nemesacél.

Kivitel:Acél, kék passzivált.

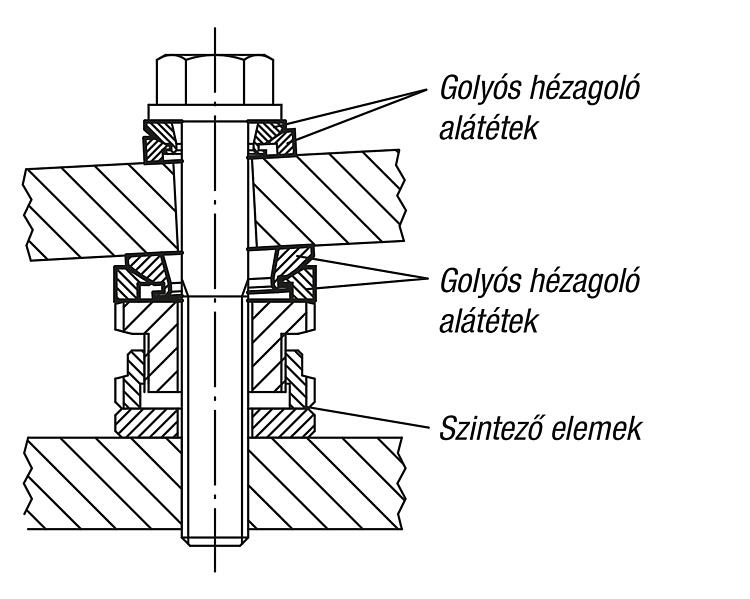

Nemesacél, fémtiszta.További információk:A ferde felületek szerelése során a golyós alátét pontos illesztést tesz lehetővé kb. 4°-os dőlésszögig. D3 > 1° ferde helyzetek esetén a csavarok egyenletes felfekvése céljából egy további golyós hézagoló alátét használata javasolt. A felső és az alsó rész nem eshet szét, mivel biztosítva vannak.

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0691 Golyós hézagoló alátétek

226 kB

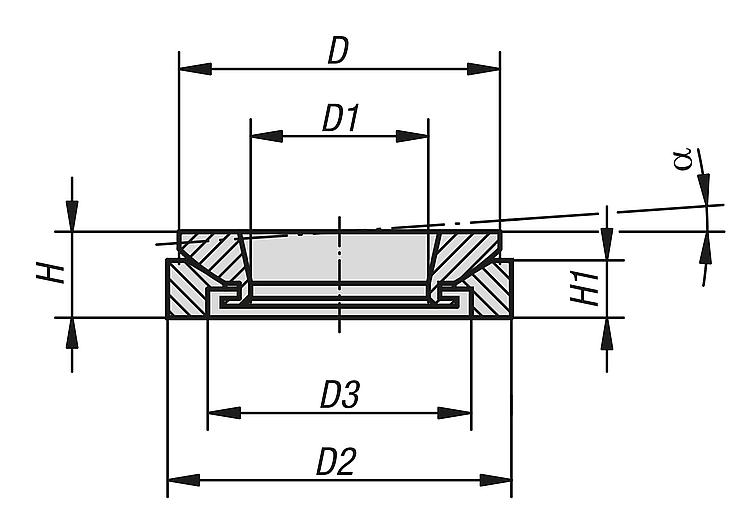

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alaptest anyaga	H	H1	D	D1	D2	D3	α	Ár
K0691.151	acél	8	5,5	23	8,5	25	15	4°	15,26 €
K0691.152	nemesacél	8	5,5	23	8,5	25	15	4°	19,68 €
K0691.201	acél	10	6,2	30	13	32	20	4°	16,99 €
K0691.202	nemesacél	10	6,2	30	13	32	20	4°	21,24 €
K0691.301	acél	12,5	9	40	20	45	30	4°	20,38 €
K0691.302	nemesacél	12,5	9	40	20	45	30	4°	27,22 €
K0691.401	acél	16	13	52	29	58	38	4°	31,79 €
K0691.402	nemesacél	16	13	52	29	58	38	4°	39,63 €
K0691.501	acél	20	14	65	36	70	48	4°	47,31 €
K0691.502	nemesacél	20	14	65	36	70	48	4°	59,44 €
K0691.601	acél	20	14	75	44	80	61	4°	58,85 €
K0691.602	nemesacél	20	14	75	44	80	61	4°	80,74 €
