K0119

Magasságállító elemek, acél vagy nemesacél, golyós kiegyenlítő...

Termékek
- Kezelőelemek | Szabványelemek
  - Tartóelemek, pozicionáló elemek, ütközőelemek
    - Változtatható magasságú elemek
      - Magasságállító elemek, acél vagy nemesacél, golyós kiegyenlítő alátéttel és ellenanyával

Termékleírás / Termékillusztrációk

LeírásKivitel:Normál kivitel galvanikus horganyzással és kék passziválással.

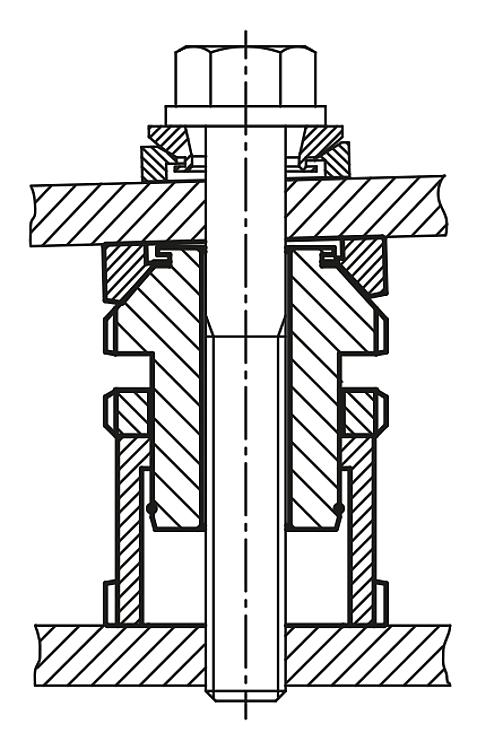

Fémtiszta nemesacél kivitel.További információk:A golyós hézagoló alátéttel és ellenanyával rendelkező magasságállító elemeket ott alkalmazzák, ahol motorok, berendezések, meghajtóelemek és gyártósorok felállítása és jusztírozása történik. Segítségükkel az akár 4° dőlésszögű ferde felfekvési felületek is pontosan beszerelhetők. Az ellenanya biztosítja itt az adott beállítást.
Kiemelkedő tulajdonságuk a 10-től 39 mm-ig terjedő nagy átállítási út.
A statikus kiegészítő terhelés F1 az előfeszítési erőnek (csavar 8.8, µ m = 0,125) az F összterhelésből történő levonása után áll rendelkezésre.
Tartozékok:K0691 Golyós hézagoló alátétek.
K0787 Körmöskulcs orral DIN 1810A bővített.

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0119 Magasságállító elemek, acél vagy nemesacél, golyós kiegyenlítő alátéttel és ellenanyával

369 kB

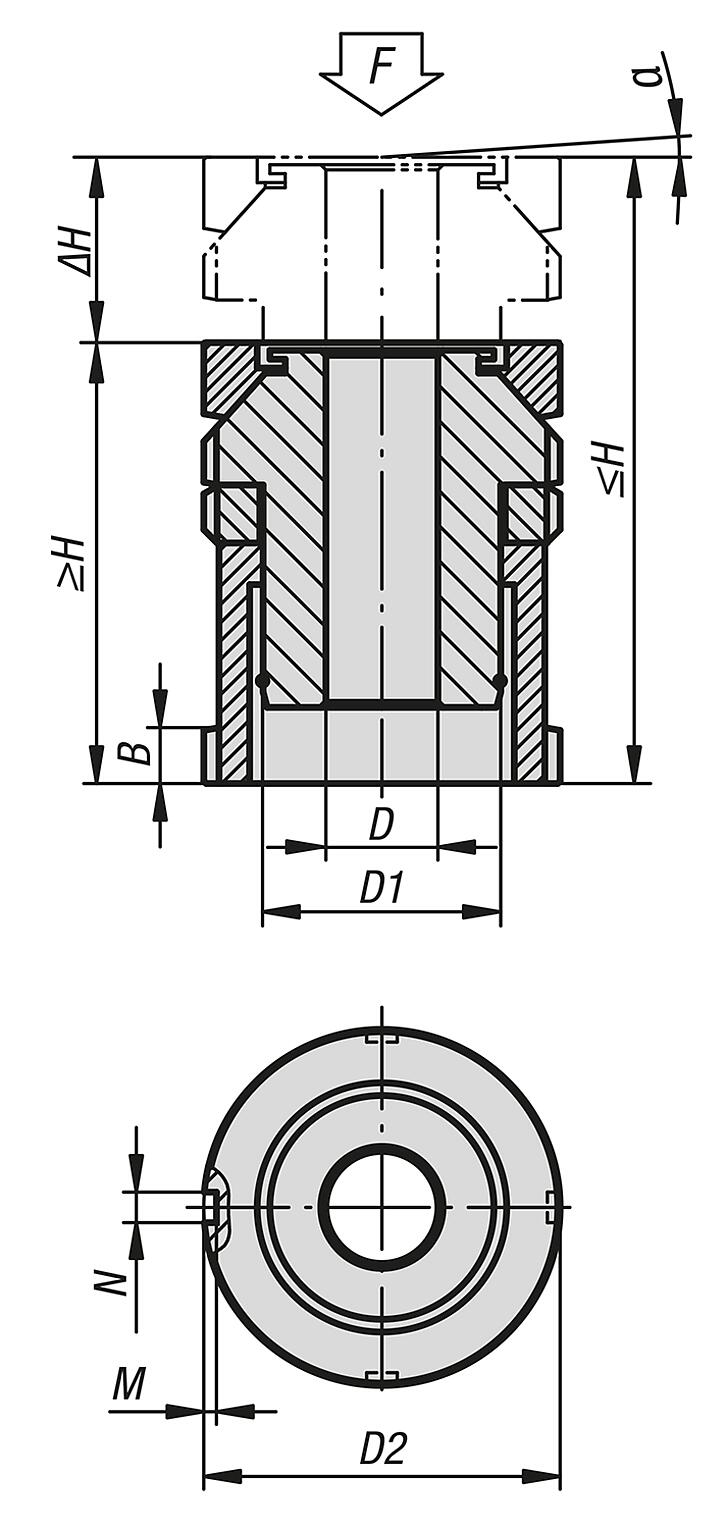

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alaptest anyaga	D	Alábbi csavarhoz	D1	D2	H min.	H max.	ΔH	N	M	α	F kN	F1 kN	Ár
K0119.1006	edzett acél	6,6	M6	M15x1	25	40	50	10	4	2	4°	40	36	65,31 €
K0119.1406	edzett acél	6,6	M6	M20x1	32	49	63	14	4	2	4°	65	55,7	72,36 €
K0119.1408	edzett acél	9	M8	M20x1	32	49	63	14	4	2	4°	65	48	72,36 €
K0119.1410	edzett acél	11	M10	M20x1	32	49	63	14	4	2	4°	65	37,9	72,36 €
K0119.1810	edzett acél	11	M10	M30x1,5	45	61	79	18	5	2	4°	120	92,9	81,18 €
K0119.1812	edzett acél	13,5	M12	M30x1,5	45	61	79	18	5	2	4°	120	80,4	81,18 €
K0119.1816	edzett acél	17,5	M16	M30x1,5	45	61	79	18	5	2	4°	120	45,5	81,18 €
K0119.2316	edzett acél	17,5	M16	M40x1,5	58	79	102	23	6	2,5	4°	210	136	99,87 €
K0119.2320	edzett acél	22	M20	M40x1,5	58	79	102	23	6	2,5	4°	210	90	99,87 €
K0119.2324	edzett acél	26	M24	M40x1,5	58	79	102	23	6	2,5	4°	210	37	99,87 €
K0119.2920	edzett acél	22	M20	M50x1,5	70	94	123	29	6	2,5	4°	330	210	132,56 €
K0119.2924	edzett acél	26	M24	M50x1,5	70	94	123	29	6	2,5	4°	330	157	132,56 €
K0119.2930	edzett acél	33	M30	M50x1,5	70	94	123	29	6	2,5	4°	330	53	132,56 €
K0119.3924	edzett acél	26	M24	M60x2	80	105	144	39	7	3	4°	495	322	181,59 €
K0119.3930	edzett acél	33	M30	M60x2	80	105	144	39	7	3	4°	495	218	181,59 €
K0119.10061	nemesacél	6,6	M6	M15x1	25	40	50	10	4	2	4°	27,1	24,14	72,65 €
K0119.14061	nemesacél	6,6	M6	M20x1	32	49	63	14	4	2	4°	43,4	36,56	81,72 €
K0119.14081	nemesacél	9	M8	M20x1	32	49	63	14	4	2	4°	43,4	30,86	81,72 €
K0119.14101	nemesacél	11	M10	M20x1	32	49	63	14	4	2	4°	43,4	23,41	79,42 €
K0119.18101	nemesacél	11	M10	M30x1,5	45	61	79	18	5	2	4°	84	64,01	90,80 €
K0119.18121	nemesacél	13,5	M12	M30x1,5	45	61	79	18	5	2	4°	84	54,82	90,80 €
K0119.18161	nemesacél	17,5	M16	M30x1,5	45	61	79	18	5	2	4°	84	28,9	90,80 €
K0119.23161	nemesacél	17,5	M16	M40x1,5	58	79	102	23	6	2,5	4°	148	92,9	119,55 €
K0119.23201	nemesacél	22	M20	M40x1,5	58	79	102	23	6	2,5	4°	148	59,08	119,55 €
K0119.23241	nemesacél	26	M24	M40x1,5	58	79	102	23	6	2,5	4°	148	20,3	119,55 €
K0119.29201	nemesacél	22	M20	M50x1,5	70	94	123	29	6	2,5	4°	225	136,08	187,35 €
K0119.29241	nemesacél	26	M24	M50x1,5	70	94	123	29	6	2,5	4°	225	97,3	187,35 €
K0119.29301	nemesacél	33	M30	M50x1,5	70	94	123	29	6	2,5	4°	225	20,6	187,35 €
K0119.39241	nemesacél	26	M24	M60x2	80	105	144	39	7	3	4°	323	195,3	258,77 €
K0119.39301	nemesacél	33	M30	M60x2	80	105	144	39	7	3	4°	323	118,6	258,77 €
